Вал приводной главный (часть2)

← Вал приводной главный (часть1) Вал передаточный передний (часть1) →

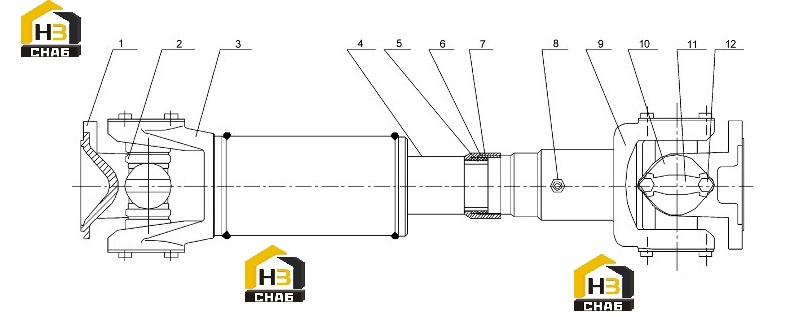

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Фланцевая вилка

Каталожный номер:Z3.4.2-01

Комплект:2

Примечание:

№ на схеме:2

Наименование:Крестовина кардана в сборе

Каталожный номер:860113861

Комплект:2

Примечание:NJ130

№ на схеме:3

Наименование:Блок шлицевого вала

Каталожный номер:Z3.4.2-02

Комплект:1

Примечание:

№ на схеме:4

Наименование:Пылезащитная втулка

Каталожный номер:Z3.4.2-03

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотняющая прокладка

Каталожный номер:Z3.4.2-04

Комплект:1

Примечание:

№ на схеме:6

Наименование:Войловое кольцо защиты от пыли

Каталожный номер:Z3.4.2-05

Комплект:1

Примечание:

№ на схеме:7

Наименование:Резиновое кольцо

Каталожный номер:Z3.4.2-06

Комплект:1

Примечание:

№ на схеме:8

Наименование:Масленка

Каталожный номер:GB1152-89

Комплект:1

Примечание:M8x1

№ на схеме:9

Наименование:Блок скользящей вилки

Каталожный номер:Z3.4.2-07

Комплект:1

Примечание:

№ на схеме:10

Наименование:Перекрышка

Каталожный номер:Z3.4.2-08

Комплект:8

Примечание:

№ на схеме:11

Наименование:Замковая пластинка

Каталожный номер:Z3.4.2-09

Комплект:8

Примечание:

№ на схеме:12

Наименование:Болт с шестигранной головкой

Каталожный номер:GB5783-86

Комплект:16

Примечание:M6x12
