Вал передаточный передний (часть1)

Вал передаточный передний (часть1)

← Вал приводной главный (часть2) Вал передаточный передний (часть2) →

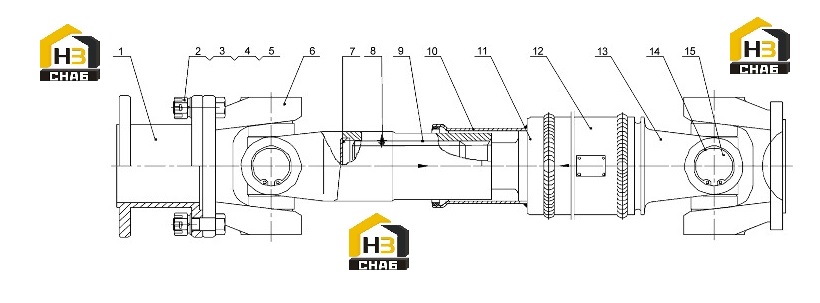

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Соединительный фланец
Каталожный номер:Z3.4.1A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Пазовая гайка
Каталожный номер:GB6181-86
Комплект:4
Примечание:M14
0 ₽
шт
№ на схеме:3
Наименование:Болт
Каталожный номер:GB31.1-88
Комплект:4
Примечание:M14x46
0 ₽
шт
№ на схеме:4
Наименование:Шайба
Каталожный номер:GB/T93-87
Комплект:4
Примечание:14
0 ₽
шт
№ на схеме:5
Наименование:Шплинт
Каталожный номер:GB/T91-2000
Комплект:4
Примечание:Ф3x35
0 ₽
шт
№ на схеме:6
Наименование:Фланцевая вилка
Каталожный номер:Z30.3B-2
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Заглушка
Каталожный номер:2201G1-065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Масленка
Каталожный номер:JB/ZQ4447-86
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Вилка обсадной трубы
Каталожный номер:2201G1-021D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Пылезащитный кожух
Каталожный номер:350K.3.4-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шлицевой вал
Каталожный номер:2201G1-016D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Труба вала
Каталожный номер:Z3.4.3-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Вилка кардана
Каталожный номер:2201D-022-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Упругое кольцо для отверстия
Каталожный номер:GB/T893.2-1986
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Кардан в сборе
Каталожный номер:860113862
Комплект:2
Примечание:EQ140-2201C
