Вал передаточный задний (часть1)

← Вал передаточный передний (часть3) Вал передаточный задний (часть2) →

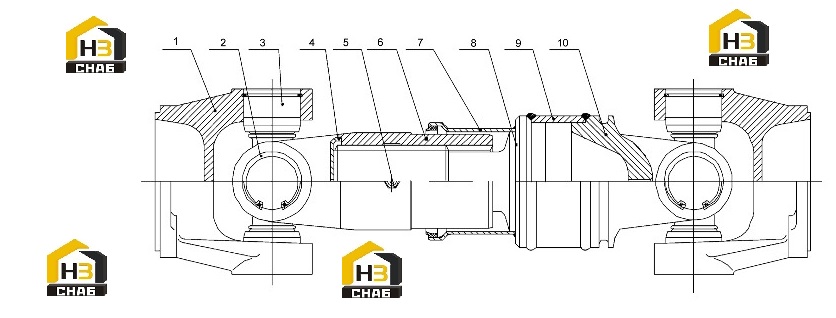

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Фланцевая вилка

Каталожный номер:Z30.33-2

Комплект:2

Примечание:

№ на схеме:2

Наименование:Упругое кольцо для отверстия

Каталожный номер:GB/T893.2-1986

Комплект:8

Примечание:

№ на схеме:3

Наименование:Кардан в сборе

Каталожный номер:860113862

Комплект:2

Примечание:EQ140-2201C

№ на схеме:4

Наименование:Заглушка

Каталожный номер:EQ140-2201G1-065

Комплект:1

Примечание:

№ на схеме:5

Наименование:Масленка

Каталожный номер:JB/ZQ4447-86

Комплект:1

Примечание:M8x1

№ на схеме:6

Наименование:Вилка обсадной трубы

Каталожный номер:300K.03.2-01

Комплект:1

Примечание:

№ на схеме:7

Наименование:Пылезащитный кожух

Каталожный номер:350K.03.5-03

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шлицевой вал

Каталожный номер:300K.03.2-02

Комплект:1

Примечание:

№ на схеме:9

Наименование:Труба вала

Каталожный номер:300K.03.2-03

Комплект:1

Примечание:

№ на схеме:10

Наименование:Вилка кардана

Каталожный номер:2201D-022-2

Комплект:1

Примечание:
