Вал передаточный передний (часть3)

Вал передаточный передний (часть3)

← Вал передаточный передний (часть2) Вал передаточный задний (часть1) →

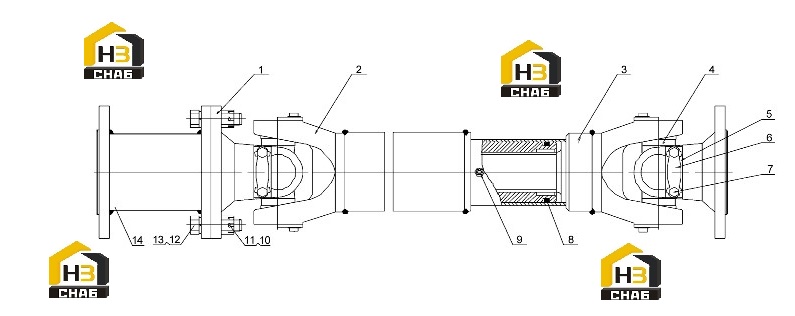

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Фланцевая вилка
Каталожный номер:ZL30E-2-01
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Блок скользящей вилки
Каталожный номер:Z3.4.3-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Блок шлицевого вала
Каталожный номер:Z3.4.3-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Крестовина кардана в сборе
Каталожный номер:UW41118PB
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Перекрышка
Каталожный номер:ZL30E-2-03
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Замковая пластинка
Каталожный номер:ZL30E-2-04
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт
Каталожный номер:GB5782-86
Комплект:16
Примечание:M6x16
0 ₽
шт
№ на схеме:8
Наименование:O-образное кольцо
Каталожный номер:GB3452.1-82
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Масленка
Каталожный номер:GB1152-89
Комплект:1
Примечание:M8x1
0 ₽
шт
№ на схеме:10
Наименование:Гайка
Каталожный номер:GB6181-86
Комплект:4
Примечание:M14
0 ₽
шт
№ на схеме:11
Наименование:Штифт
Каталожный номер:GB91-86
Комплект:4
Примечание:3.2x26
0 ₽
шт
№ на схеме:12
Наименование:Болт
Каталожный номер:GB31.1-88
Комплект:4
Примечание:M14x45
0 ₽
шт
№ на схеме:13
Наименование:Шайба
Каталожный номер:GB93-87
Комплект:4
Примечание:14
0 ₽
шт
№ на схеме:14
Наименование:Соединительная труба
Каталожный номер:Z3.4.1
Комплект:1
Примечание:
