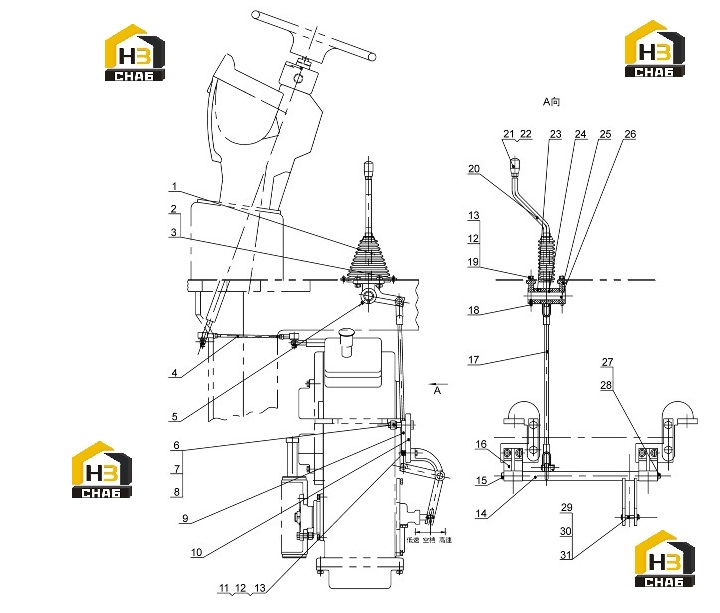

Управления частотно-следящая с изменяемой скоростью

← Клапан пневматический Сборка водительской кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Резиновая втулка

Каталожный номер:251800359

Комплект:1

Примечание:

№ на схеме:2

Наименование:Винт

Каталожный номер:805100056

Комплект:4

Примечание:M5x12 GB/T67-2000

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300183

Комплект:4

Примечание:5 GB/T96.1-2002

№ на схеме:4

Наименование:Соединительный рычаг

Каталожный номер:251700455

Комплект:1

Примечание:

№ на схеме:5

Наименование:Масленка

Каталожный номер:801100336

Комплект:1

Примечание:45M10X1 JB/T7940.2-199

№ на схеме:6

Наименование:Болт

Каталожный номер:805000217

Комплект:4

Примечание:M16x100 GB/T5782-200

№ на схеме:7

Наименование:Гайка

Каталожный номер:805200051

Комплект:4

Примечание:M16 GB/T6170-200

№ на схеме:8

Наименование:Шайба

Каталожный номер:805300011

Комплект:4

Примечание:16 GB/T93-1987

№ на схеме:9

Наименование:Подстилка

Каталожный номер:250100161

Комплект:2

Примечание:

№ на схеме:10

Наименование:Упорная пластинка

Каталожный номер:250100162

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:805000207

Комплект:4

Примечание:M10x45 GB/T5782-200

№ на схеме:12

Наименование:Гайка

Каталожный номер:805200048

Комплект:8

Примечание:M10 GB/T6170-200

№ на схеме:13

Наименование:Шайба

Каталожный номер:805300014

Комплект:8

Примечание:10 GB/T93-1987

№ на схеме:14

Наименование:Нижний механизм

Каталожный номер:250100881

Комплект:1

Примечание:

№ на схеме:15

Наименование:Вал

Каталожный номер:250100174

Комплект:1

Примечание:

№ на схеме:16

Наименование:Опора

Каталожный номер:250100436

Комплект:2

Примечание:

№ на схеме:17

Наименование:Соединительный рычаг

Каталожный номер:250100882

Комплект:1

Примечание:

№ на схеме:18

Наименование:Винт

Каталожный номер:805101818

Комплект:2

Примечание:M6x16 GB/T86-1988

№ на схеме:19

Наименование:Болт

Каталожный номер:805001924

Комплект:4

Примечание:M10x25 GB/T5782-200

№ на схеме:20

Наименование:Рычаг управления

Каталожный номер:250900396

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шар ручки

Каталожный номер:801902748

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гайка

Каталожный номер:805200049

Комплект:1

Примечание:M12 GB/T6170-200

№ на схеме:23

Наименование:Промежуточное тело

Каталожный номер:250200195

Комплект:2

Примечание:

№ на схеме:24

Наименование:Гильза

Каталожный номер:250200196

Комплект:1

Примечание:

№ на схеме:25

Наименование:Насадка

Каталожный номер:250200197

Комплект:2

Примечание:

№ на схеме:26

Наименование:Вал

Каталожный номер:250100413

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт

Каталожный номер:805000018

Комплект:1

Примечание:M8x20 GB/T5783-200

№ на схеме:28

Наименование:Шайба

Каталожный номер:250100437

Комплект:1

Примечание:Z3.7-8

№ на схеме:29

Наименование:Вал штифта

Каталожный номер:805600002

Комплект:1

Примечание:B10x60 GB/T882-1986

№ на схеме:30

Наименование:Штифт

Каталожный номер:805601544

Комплект:1

Примечание:2.5x25 GB/T91-2000

№ на схеме:31

Наименование:Шайба

Каталожный номер:805300017

Комплект:2

Примечание:10 GB/T97.1-2002
