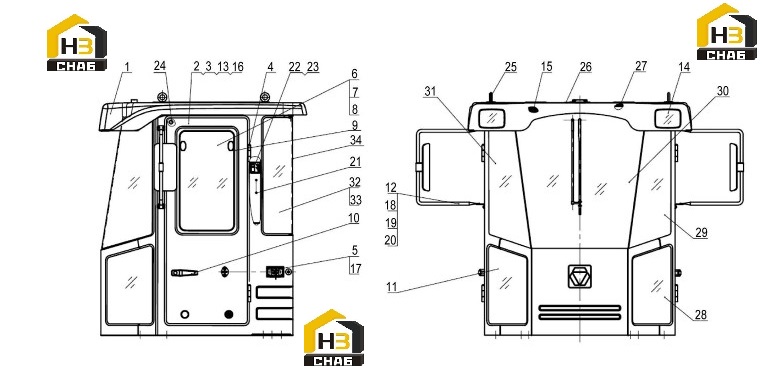

Сборка водительской кабины

← Управления частотно-следящая с изменяемой скоростью Пол в сборе (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Сварочная кабина в сборе

Каталожный номер:251703052

Комплект:1

Примечание:

№ на схеме:2

Наименование:Левая дверь в сборе

Каталожный номер:251800893

Комплект:1

Примечание:

№ на схеме:3

Наименование:Правая дверь в сборе

Каталожный номер:251703237

Комплект:1

Примечание:

№ на схеме:4

Наименование:Узел петли для дверки

Каталожный номер:251800475

Комплект:2

Примечание:

№ на схеме:5

Наименование:Французский замок в сборе

Каталожный номер:251800900

Комплект:1

Примечание:NBS510D

№ на схеме:6

Наименование:Левое раздвижное окно в сборе (модификация)

Каталожный номер:251700238

Комплект:1

Примечание:

№ на схеме:7

Наименование:Правое раздвижное окно в сборе (модификация)

Каталожный номер:251805115

Комплект:1

Примечание:

№ на схеме:8

Наименование:Винт

Каталожный номер:805100275

Комплект:1

Примечание:M5x16 GB/T818-2000

№ на схеме:9

Наименование:Штабик раздвижного окна (модефикация)

Каталожный номер:251805110

Комплект:1

Примечание:

№ на схеме:10A

Наименование:Блок дверного замка

Каталожный номер:801503908

Комплект:1

Примечание:502А II (Оснащение)

№ на схеме:10

Наименование:Блок дверного замка

Каталожный номер:801503840

Комплект:1

Примечание:502A (Оснащение)

№ на схеме:11

Наименование:Правой переднее нижнее стекло

Каталожный номер:251800533

Комплект:1

Примечание:

№ на схеме:12

Наименование:Зеркало заднего вида в сборе

Каталожный номер:251800535

Комплект:1

Примечание:

№ на схеме:13

Наименование:Уплотнение двери

Каталожный номер:251804366

Комплект:2

Примечание:JT-18A

№ на схеме:14

Наименование:Электричество в кабине в сборе

Каталожный номер:251702991

Комплект:1

Примечание:

№ на схеме:15

Наименование:Внутреннее украшение в кабине

Каталожный номер:251800857

Комплект:1

Примечание:

№ на схеме:16

Наименование:Винт

Каталожный номер:227100142

Комплект:4

Примечание:St4.2x16 GB/T845-1985

№ на схеме:17

Наименование:Уплотнительная прокладка

Каталожный номер:801905362

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:805000322

Комплект:8

Примечание:M6x16 GB/T5783-2000

№ на схеме:19

Наименование:Шайба

Каталожный номер:805300029

Комплект:8

Примечание:6 GB/T97.1-2002

№ на схеме:20

Наименование:Шайба

Каталожный номер:805300030

Комплект:8

Примечание:6 GB/T819.1-2000

№ на схеме:21

Наименование:Винт

Каталожный номер:805100102

Комплект:2

Примечание:M5x25 GB/T5783-2000

№ на схеме:22

Наименование:Знак огнетушителя

Каталожный номер:269901790

Комплект:1

Примечание:F1026

№ на схеме:23

Наименование:Винт

Каталожный номер:805101907

Комплект:4

Примечание:M4x10 GB/T845-1985

№ на схеме:24

Наименование:Резиновая крашка

Каталожный номер:801938303

Комплект:4

Примечание:

№ на схеме:25

Наименование:Винт

Каталожный номер:805100348

Комплект:4

Примечание:M16 GB/T825-1988

№ на схеме:26

Наименование:Защитный чехол пучка проводов

Каталожный номер:251805701

Комплект:6

Примечание:

№ на схеме:27

Наименование:Материалы для понижения шума кабины в сборе

Каталожный номер:251805135

Комплект:1

Примечание:

№ на схеме:28

Наименование:Левое переднее нижнее стекло

Каталожный номер:251800534

Комплект:1

Примечание:

№ на схеме:29

Наименование:Левое переднее стекло

Каталожный номер:251800529

Комплект:1

Примечание:

№ на схеме:30

Наименование:Переднее ветровое стекло

Каталожный номер:251800528

Комплект:1

Примечание:

№ на схеме:31

Наименование:Правое переднее стекло

Каталожный номер:251800483

Комплект:1

Примечание:

№ на схеме:32

Наименование:Левое заднее стекло

Каталожный номер:251800532

Комплект:1

Примечание:

№ на схеме:33

Наименование:Правое заднее стекло

Каталожный номер:251800531

Комплект:1

Примечание:

№ на схеме:34

Наименование:Заднее стекло

Каталожный номер:251800530

Комплект:1

Примечание:
