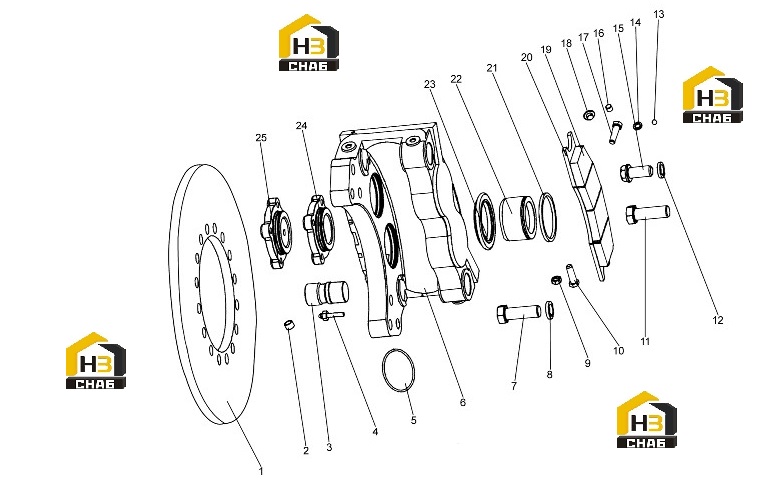

Тормоз в сборе

← Редуктор бортовой в сборе Вал передаточный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Тормозной диск

Каталожный номер:72006561

Комплект:1

Примечание:

№ на схеме:2

Наименование:Защитный колпак

Каталожный номер:5010-17

Комплект:2

Примечание:

№ на схеме:3

Наименование:Вал штифта

Каталожный номер:4010-2

Комплект:4

Примечание:

№ на схеме:4

Наименование:Жиклер стравливания

Каталожный номер:4010-6A

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-образное уплотнительное кольцо

Каталожный номер:GB/T3452.1-92

Комплект:2

Примечание:75x3.1

№ на схеме:6

Наименование:Корпус захвата

Каталожный номер:4010-1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:GB/T3782-2000

Комплект:2

Примечание:M20x60

№ на схеме:8

Наименование:Шайба

Каталожный номер:GB/T93-87

Комплект:6

Примечание:20

№ на схеме:9

Наименование:Гайка

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:M10

№ на схеме:10

Наименование:Болт

Каталожный номер:GB/T85-1988

Комплект:4

Примечание:M10x35

№ на схеме:11

Наименование:Болт

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:M20x55

№ на схеме:12

Наименование:Шайба

Каталожный номер:GB/T93-87

Комплект:16

Примечание:18

№ на схеме:13

Наименование:Стальной шар

Каталожный номер:GB/T308-2002

Комплект:2

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:GB/T93-87

Комплект:8

Примечание:10

№ на схеме:15

Наименование:Болт

Каталожный номер:75502011

Комплект:16

Примечание:M18x40

№ на схеме:16

Наименование:Стальной шар

Каталожный номер:GB/T73-85

Комплект:4

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:M10x35

№ на схеме:18

Наименование:Калибр-пробка

Каталожный номер:5010-16

Комплект:1

Примечание:

№ на схеме:19

Наименование:Фрикцион

Каталожный номер:4010.1

Комплект:2

Примечание:

№ на схеме:20

Наименование:Фрикционная накладка

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:21

Наименование:Прямоугольное уплотняющее кольцо

Каталожный номер:5010-10

Комплект:4

Примечание:

№ на схеме:22

Наименование:Поршень

Каталожный номер:4010-5

Комплект:4

Примечание:

№ на схеме:23

Наименование:Пылезащитное кольцо

Каталожный номер:4010-3

Комплект:4

Примечание:

№ на схеме:24

Наименование:Крышка впускного цилиндра

Каталожный номер:4010-9

Комплект:1

Примечание:

№ на схеме:25

Наименование:Крышка маслоуплотнительного цилиндра

Каталожный номер:4010-8

Комплект:1

Примечание:
