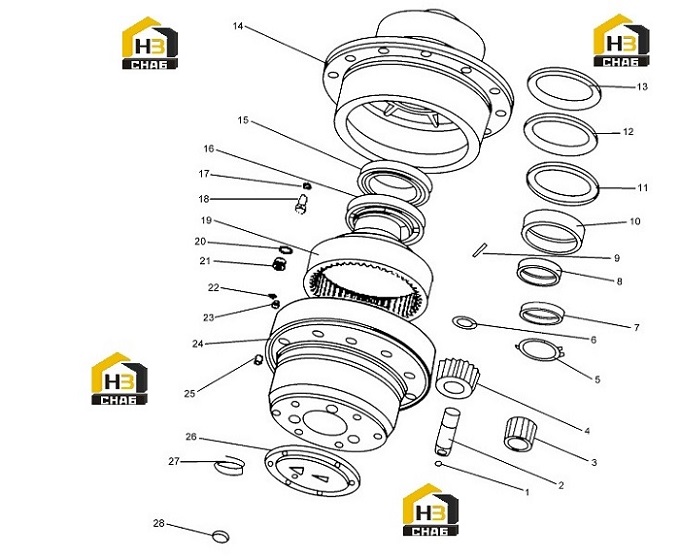

Редуктор бортовой в сборе

← Дифференциал в сборе Тормоз в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Стальной шар

Каталожный номер:GB/T308-2002

Комплект:6

Примечание:3/8

№ на схеме:2

Наименование:Планетарный вал

Каталожный номер:7900154530

Комплект:6

Примечание:

№ на схеме:3

Наименование:Планетарное колесо

Каталожный номер:79001547AD

Комплект:6

Примечание:

№ на схеме:4

Наименование:Солнечное колесо

Каталожный номер:79001524AD

Комплект:2

Примечание:

№ на схеме:5

Наименование:Стопорная шайба

Каталожный номер:GB/T858-88

Комплект:2

Примечание:85

№ на схеме:6

Наименование:Прокладка планетарного колеса

Каталожный номер:756004563

Комплект:12

Примечание:

№ на схеме:7

Наименование:Гайка

Каталожный номер:75501646

Комплект:4

Примечание:M85x2

№ на схеме:8

Наименование:Коническая втулка

Каталожный номер:76101041

Комплект:2

Примечание:

№ на схеме:9

Наименование:Роликовая игла

Каталожный номер:756003300

Комплект:126

Примечание:6x49.8

№ на схеме:10

Наименование:Держатель сальника

Каталожный номер:79500813A

Комплект:2

Примечание:

№ на схеме:11

Наименование:Маслоотбойный щиток

Каталожный номер:79500823

Комплект:2

Примечание:

№ на схеме:12

Наименование:Консервация

Каталожный номер:GB/T9877.1

Комплект:4

Примечание:FB150x180x15D

№ на схеме:13

Наименование:Консервация

Каталожный номер:GB/T9877.1

Комплект:4

Примечание:FB150x180x15D

№ на схеме:14

Наименование:Ступица

Каталожный номер:83020502

Комплект:2

Примечание:

№ на схеме:15

Наименование:Подшипник

Каталожный номер:GB/T297-94

Комплект:2

Примечание:32024

№ на схеме:16

Наименование:Подшипник

Каталожный номер:GB/T297-94

Комплект:2

Примечание:32026

№ на схеме:17A

Наименование:Болт

Каталожный номер:GB/T5786-2000

Комплект:14

Примечание:M12x1.25x25

№ на схеме:17

Наименование:Шайба

Каталожный номер:GB/T93-87

Комплект:14

Примечание:12

№ на схеме:18A

Наименование:Болт

Каталожный номер:GB/T5786-2000

Комплект:2

Примечание:M10x1.25x25

№ на схеме:18

Наименование:Шайба

Каталожный номер:GB/T93-87

Комплект:2

Примечание:10

№ на схеме:19

Наименование:Внутренняя шестерня

Каталожный номер:7750093830

Комплект:2

Примечание:

№ на схеме:20

Наименование:Комбинированная шайба

Каталожный номер:JB982-77

Комплект:2

Примечание:24

№ на схеме:21

Наименование:Масляная пробка

Каталожный номер:75500197

Комплект:2

Примечание:M24x1.5

№ на схеме:22

Наименование:Комбинированная шайба

Каталожный номер:JB982-77

Комплект:2

Примечание:12

№ на схеме:23

Наименование:Пробка

Каталожный номер:75500842

Комплект:2

Примечание:M12x1.25

№ на схеме:24

Наименование:Рама планетарного колеса

Каталожный номер:83020501A

Комплект:2

Примечание:

№ на схеме:25

Наименование:Регулировочная опора

Каталожный номер:77000133

Комплект:2

Примечание:

№ на схеме:26

Наименование:Торцовый щит

Каталожный номер:79001544C

Комплект:2

Примечание:

№ на схеме:27

Наименование:Промежуточное тело

Каталожный номер:77000021

Комплект:2

Примечание:

№ на схеме:28

Наименование:Блок ограничения

Каталожный номер:73520042

Комплект:2

Примечание:
