Системы тележки

← Вал передаточный задний (часть3) Рама передняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

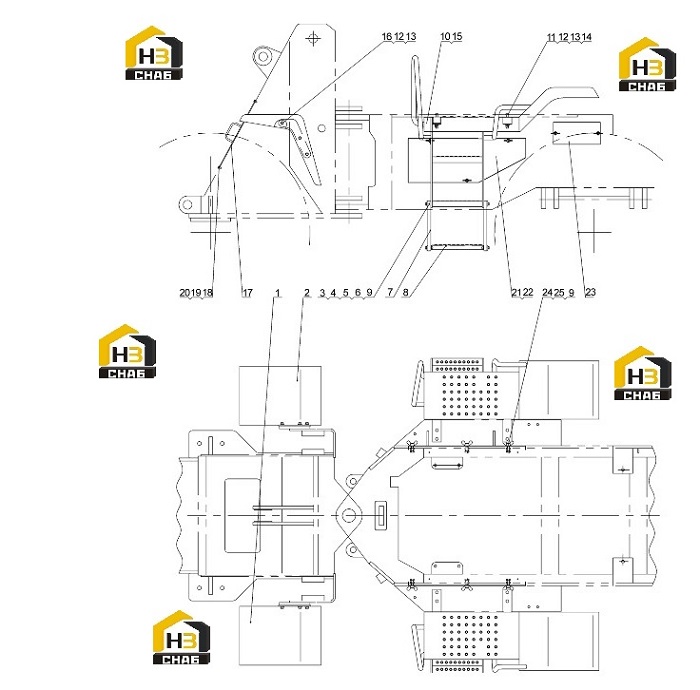

№ на схеме:1

Наименование:Левый брызговик

Каталожный номер:250500142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Правый брызговик

Каталожный номер:251700429

Комплект:1

Примечание:

№ на схеме:3

Наименование:Нажимная планка

Каталожный номер:252601166

Комплект:8

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:805000713

Комплект:16

Примечание:M10x45 GB/T5783-2000

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300014

Комплект:16

Примечание:10 GB/T93-1987

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300017

Комплект:16

Примечание:10 GB/T97.1-2002

№ на схеме:7

Наименование:Резиновая планка

Каталожный номер:251700393

Комплект:4

Примечание:

№ на схеме:8

Наименование:Лестница

Каталожный номер:251700477

Комплект:2

Примечание:

№ на схеме:9

Наименование:Гайка

Каталожный номер:805200048

Комплект:18

Примечание:M10 GB/T6170-2000

№ на схеме:10

Наименование:Левая лестница

Каталожный номер:251702976

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:805000097

Комплект:8

Примечание:M12x85 GB/T5782-2000

№ на схеме:12

Наименование:Шайба

Каталожный номер:805300020

Комплект:22

Примечание:12 GB/T97.1-2002

№ на схеме:13

Наименование:Шайба

Каталожный номер:805300018

Комплект:14

Примечание:12 GB/T93-1987

№ на схеме:14

Наименование:Гайка

Каталожный номер:805201516

Комплект:8

Примечание:M12 GB/T6182-1986

№ на схеме:15

Наименование:Правая лестница

Каталожный номер:251700473

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:805000045

Комплект:6

Примечание:M12x40 GB/T5783-2000

№ на схеме:17

Наименование:Передний капот

Каталожный номер:251702690

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:805000018

Комплект:4

Примечание:M8x20 GB/T5783-2000

№ на схеме:19

Наименование:Шайба

Каталожный номер:805300010

Комплект:4

Примечание:8 GB/T93-1987

№ на схеме:20

Наименование:Шайба

Каталожный номер:805300069

Комплект:4

Примечание:8 GB/T97.1-2002

№ на схеме:21

Наименование:Левая упорная планка

Каталожный номер:251702989

Комплект:1

Примечание:

№ на схеме:22

Наименование:Правая упорная планка

Каталожный номер:250500143

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шибер

Каталожный номер:250900571

Комплект:2

Примечание:

№ на схеме:24

Наименование:Болт

Каталожный номер:805000062

Комплект:10

Примечание:M10x35 GB/T5783-2000

№ на схеме:25

Наименование:Гайка

Каталожный номер:805201479

Комплект:10

Примечание:M10x1.5 GB/T62.1-2004
