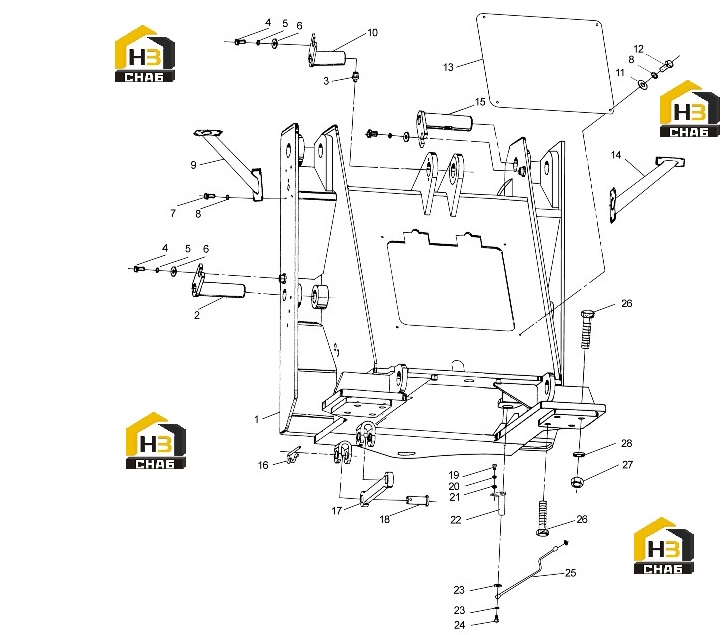

Рама передняя

← Системы тележки Рама задняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Передняя рама

Каталожный номер:251702895

Комплект:1

Примечание:

№ на схеме:2

Наименование:Палец стрелового цилиндра

Каталожный номер:251700192

Комплект:2

Примечание:

№ на схеме:3

Наименование:Масленка

Каталожный номер:801100336

Комплект:5

Примечание:M10x1 JB/T7940.1-1995

№ на схеме:4

Наименование:Болт

Каталожный номер:805000022

Комплект:5

Примечание:M16x25 GB/T5783-2000

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300011

Комплект:5

Примечание:16 GB/T93-1987

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300111

Комплект:5

Примечание:16 GB/T96.1-2002

№ на схеме:7

Наименование:Болт

Каталожный номер:805000018

Комплект:8

Примечание:M8x20 GB/T5783-2000

№ на схеме:8

Наименование:Шайба

Каталожный номер:805300010

Комплект:8

Примечание:8 GB/T93-1987

№ на схеме:9

Наименование:Кронштейн правой передней фары

Каталожный номер:250900244

Комплект:1

Примечание:

№ на схеме:10

Наименование:Задний валик цилиндра поворотного ковша

Каталожный номер:251702733

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:805300069

Комплект:4

Примечание:8 GB/T97.1-2002

№ на схеме:12

Наименование:Болт

Каталожный номер:805000018

Комплект:4

Примечание:M8x20 GB/T5783-2000

№ на схеме:13

Наименование:Передний капот

Каталожный номер:251702690

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кронштейн левой передней фары

Каталожный номер:250900243

Комплект:1

Примечание:

№ на схеме:15

Наименование:Палец стрелы

Каталожный номер:251702683

Комплект:2

Примечание:

№ на схеме:16

Наименование:Пружинный штифт

Каталожный номер:251500108

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шатун

Каталожный номер:251500111

Комплект:1

Примечание:

№ на схеме:18

Наименование:Штифт

Каталожный номер:805601624

Комплект:2

Примечание:332x70 GB/T882-1986

№ на схеме:19

Наименование:Болт

Каталожный номер:805000714

Комплект:2

Примечание:M10x20 GB/T5783-2000

№ на схеме:20

Наименование:Шайба

Каталожный номер:250100183

Комплект:6

Примечание:

№ на схеме:21

Наименование:Шайба

Каталожный номер:805300014

Комплект:2

Примечание:10 GB/T93-1987

№ на схеме:22

Наименование:Передний поворотный шкворень

Каталожный номер:251702735

Комплект:2

Примечание:

№ на схеме:23

Наименование:Шайба

Каталожный номер:805300037

Комплект:4

Примечание:10 JB/T982-1977

№ на схеме:24

Наименование:Перепускной болт

Каталожный номер:250200189

Комплект:2

Примечание:

№ на схеме:25

Наименование:Маслопровод поворотного шкворня

Каталожный номер:251702703

Комплект:2

Примечание:

№ на схеме:26

Наименование:Болт

Каталожный номер:805002107

Комплект:8

Примечание:M24x2x240 GB/T5785-2000

№ на схеме:27

Наименование:Гайка

Каталожный номер:805201458

Комплект:8

Примечание:M24x2 GB/T6176-2000

№ на схеме:28

Наименование:Шайба

Каталожный номер:805300034

Комплект:8

Примечание:24 GB/T93-1987
