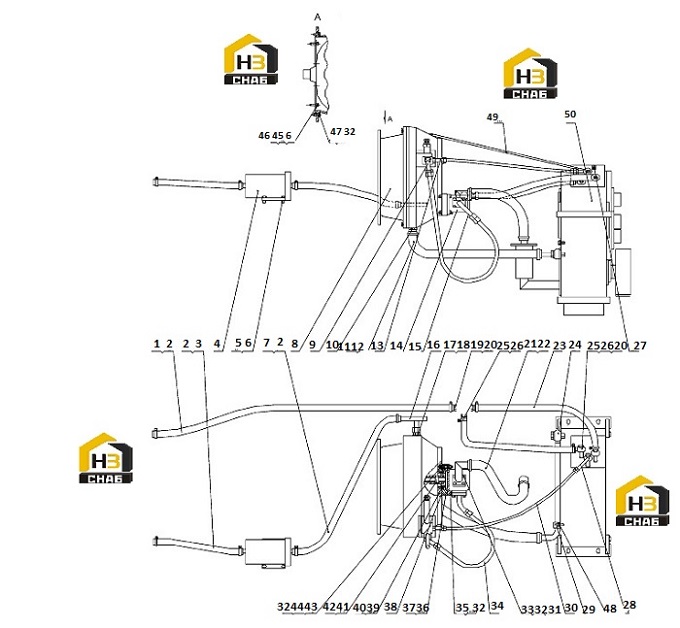

Система гидротрансформатора кпп

← Бак дизельный в сборе Кпп в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1A

Наименование:От радиатора до тройника

Каталожный номер:803303365

Комплект:1

Примечание:Оборудован двигатель WEICHAI

№ на схеме:1

Наименование:От радиатора до тройника

Каталожный номер:250100445

Комплект:1

Примечание:Оборудован двигатель YUCHAI

№ на схеме:2A

Наименование:Хомут из нержавейки

Каталожный номер:803164032

Комплект:1

Примечание:Оборудован двигатель YUCHAI

№ на схеме:2

Наименование:Хомут из нержавейки

Каталожный номер:801902709

Комплект:10

Примечание:25-38 QC/T619-1999

№ на схеме:3

Наименование:Труба от фильтра до радиатора

Каталожный номер:803303366

Комплект:1

Примечание:Оборудован двигатель WEICHAI

№ на схеме:4A

Наименование:Фильтр

Каталожный номер:250100322

Комплект:1

Примечание:101330

№ на схеме:4

Наименование:Фильтр

Каталожный номер:250100322

Комплект:1

Примечание:101444

№ на схеме:5

Наименование:Болт

Каталожный номер:805000715

Комплект:2

Примечание:M12x25 GВ/Т5783-2000

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300018

Комплект:11

Примечание:12 GВ/Т93-1987

№ на схеме:7

Наименование:Труба от гидравлического трансформатора до фильтра

Каталожный номер:250100907

Комплект:1

Примечание:

№ на схеме:8

Наименование:Гидр авлический трансформатор

Каталожный номер:800351249

Комплект:1

Примечание:

№ на схеме:9

Наименование:Прямое соединение

Каталожный номер:250900205

Комплект:1

Примечание:

№ на схеме:10

Наименование:Корпус соединения

Каталожный номер:250100134

Комплект:1

Примечание:

№ на схеме:11

Наименование:Труба от гидравлического трансформатора до КПП

Каталожный номер:803164013

Комплект:1

Примечание:

№ на схеме:12

Наименование:Хомут из нержавейки

Каталожный номер:801902712

Комплект:4

Примечание:38-57 QС/Т619-1999

№ на схеме:13

Наименование:Прямоугольное соединение

Каталожный номер:250900206

Комплект:1

Примечание:

№ на схеме:14

Наименование:Насос перемены скорости

Каталожный номер:803004032

Комплект:1

Примечание:

№ на схеме:15

Наименование:Отходящий фланцевый диск

Каталожный номер:250900714

Комплект:1

Примечание:

№ на схеме:16

Наименование:Прямоугольная переходная деталь

Каталожный номер:250100150

Комплект:1

Примечание:

№ на схеме:17

Наименование:Корпус соединения

Каталожный номер:250100136

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шайба

Каталожный номер:805301415

Комплект:1

Примечание:24 Q/SС1294-2000

№ на схеме:19

Наименование:Переходная деталь гибкого шланга

Каталожный номер:250100410

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:805301414

Комплект:10

Примечание:22 Q/SС1294-2000

№ на схеме:21

Наименование:Всасывающая труба

Каталожный номер:250100135

Комплект:1

Примечание:

№ на схеме:22

Наименование:Пружина

Каталожный номер:250100166

Комплект:1

Примечание:

№ на схеме:23

Наименование:Резиновая труба от тройника до клапана управления

Каталожный номер:250100908

Комплект:2

Примечание:

№ на схеме:24

Наименование:Комбинированное соединение

Каталожный номер:250100799

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шарнирный болт

Каталожный номер:250100137

Комплект:3

Примечание:

№ на схеме:26

Наименование:Корпус соединения

Каталожный номер:250100158

Комплект:3

Примечание:

№ на схеме:27

Наименование:Заглушка

Каталожный номер:252100674

Комплект:1

Примечание:

№ на схеме:28

Наименование:Переходная деталь с шаровым шарниром

Каталожный номер:803163583

Комплект:1

Примечание:

№ на схеме:29

Наименование:Трубодержатель

Каталожный номер:250100165

Комплект:1

Примечание:

№ на схеме:30

Наименование:Резиновая труба

Каталожный номер:250900514

Комплект:1

Примечание:

№ на схеме:31

Наименование:Болт

Каталожный номер:805000062

Комплект:8

Примечание:M10X35 GB/T5783-2000

№ на схеме:32

Наименование:Шайба

Каталожный номер:805300014

Комплект:26

Примечание:10 GB/T93-1987

№ на схеме:33

Наименование:Всасывающий фланцевый диск

Каталожный номер:250900646

Комплект:1

Примечание:

№ на схеме:34

Наименование:Масловсасывающая резиновая труба насоса

Каталожный номер:250900321

Комплект:1

Примечание:

№ на схеме:35

Наименование:Болт

Каталожный номер:805000400

Комплект:2

Примечание:M10X40 GB/T5782-2000

№ на схеме:36

Наименование:Соединительный диск

Каталожный номер:250100138

Комплект:1

Примечание:

№ на схеме:37

Наименование:Бумажная прокладка

Каталожный номер:250100164

Комплект:1

Примечание:

№ на схеме:38

Наименование:Бумажная прокладка

Каталожный номер:250100163

Комплект:1

Примечание:

№ на схеме:39

Наименование:Болт

Каталожный номер:805000033

Комплект:6

Примечание:M8X20 GB/T5783-2000

№ на схеме:40

Наименование:Шайба

Каталожный номер:805300010

Комплект:6

Примечание:8 GB/T93-1987

№ на схеме:41

Наименование:Соединительная букса

Каталожный номер:250100280

Комплект:1

Примечание:

№ на схеме:42

Наименование:Борткольцо

Каталожный номер:805400001

Комплект:1

Примечание:25 GB/T894.2-1986

№ на схеме:43

Наименование:Шпилька

Каталожный номер:805002239

Комплект:2

Примечание:M10X75 GB/T901-1988

№ на схеме:44

Наименование:Гайка

Каталожный номер:805200048

Комплект:4

Примечание:M10 GB/T6170-2000

№ на схеме:45

Наименование:Шпилька

Каталожный номер:805002247

Комплект:8

Примечание:M12X45 GB/T901-1988

№ на схеме:46

Наименование:Гайка

Каталожный номер:805200136

Комплект:8

Примечание:M12 GB/T6175-2000

№ на схеме:47

Наименование:Болт

Каталожный номер:805000062

Комплект:8

Примечание:M10X35 GB/T5783-2000

№ на схеме:48

Наименование:Болт

Каталожный номер:805000074

Комплект:1

Примечание:M12X20 GB/T5783-2000

№ на схеме:49

Наименование:Дыхательная труба

Каталожный номер:250100978

Комплект:1

Примечание:

№ на схеме:50

Наименование:КПП

Каталожный номер:800302352

Комплект:1

Примечание:
