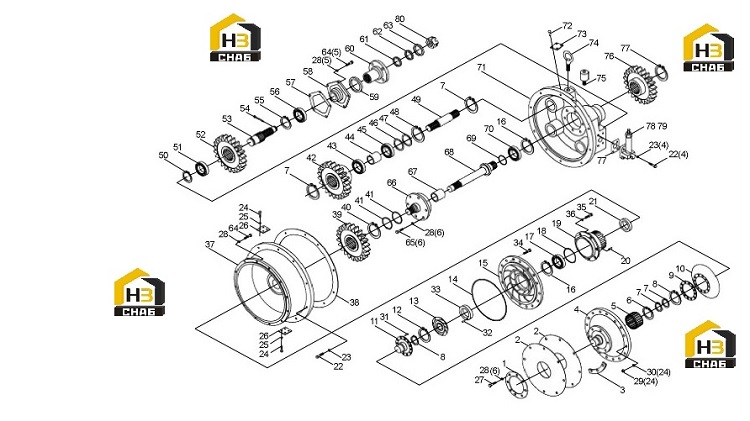

Кпп в сборе

Каталожный номер:Y13157-10001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Колесо чехола

Каталожный номер:YJ315X-00002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник роликовой

Каталожный номер:GB289-64

Комплект:1

Примечание:4074106

№ на схеме:6

Каталожный номер:04065-05520

Комплект:1

Примечание:55

№ на схеме:7

Каталожный номер:04064-03015

Комплект:5

Примечание:30

№ на схеме:8

Каталожный номер:04064-03818

Комплект:2

Примечание:38

№ на схеме:9

Наименование:Подстилка

Каталожный номер:ZL30D-11-29

Комплект:1

Примечание:

№ на схеме:10

Наименование:Турбина

Каталожный номер:860114574

Комплект:1

Примечание:ZL30D-11-37

№ на схеме:11

Наименование:Гнездо турбины

Каталожный номер:860114741

Комплект:1

Примечание:ZL30D-11-28

№ на схеме:12

Каталожный номер:04064-06020

Комплект:1

Примечание:60

№ на схеме:13

Наименование:Направляющее колесо

Каталожный номер:860114573

Комплект:1

Примечание:ZL30D-11-27

№ на схеме:14

Наименование:O-образное кольцо

Каталожный номер:GB/3452.1-92

Комплект:1

Примечание:Ф338Х3.55

№ на схеме:15

Наименование:Колесо насоса

Каталожный номер:860114743

Комплект:1

Примечание:YJ315X-00003

№ на схеме:16

Наименование:Лабиринт для отверстия

Каталожный номер:GB893.1-86

Комплект:2

Примечание:110

№ на схеме:17

Каталожный номер:GB276-89

Комплект:1

Примечание:212

№ на схеме:18

Наименование:O-образное кольцо

Каталожный номер:GB1235-76

Комплект:1

Примечание:Ф130x3.1

№ на схеме:19

Наименование:Гнездо колеса насоса

Каталожный номер:860114577

Комплект:1

Примечание:ZL30D-11-21

№ на схеме:20

Наименование:Фиксатор

Каталожный номер:860115308

Комплект:4

Примечание:ZL30D-11-22

№ на схеме:21

Наименование:Каркасный сальник

Каталожный номер:ZL30D-11-54

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:01010-51030

Комплект:16

Примечание:M10x30

№ на схеме:23

Каталожный номер:01602-21030

Комплект:16

Примечание:10

№ на схеме:24

Каталожный номер:01023-30610

Комплект:12

Примечание:M6x10

№ на схеме:25

Каталожный номер:01602-20619

Комплект:12

Примечание:6

№ на схеме:26

Наименование:Крышка

Каталожный номер:YJ315X-00004

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:01010-51225

Комплект:8

Примечание:M12x25

№ на схеме:28

Каталожный номер:01602-21236

Комплект:17

Примечание:12

№ на схеме:29

Наименование:Гайка

Каталожный номер:01508-10806

Комплект:24

Примечание:M8

№ на схеме:30

Каталожный номер:01602-20825

Комплект:24

Примечание:8

№ на схеме:31

Наименование:Заклепка

Каталожный номер:04400-00832

Комплект:1

Примечание:8x30

№ на схеме:32

Наименование:Штифт

Каталожный номер:04025-00620

Комплект:1

Примечание:6x20

№ на схеме:33

Наименование:Промежуточное кольцо

Каталожный номер:860114580

Комплект:1

Примечание:ZL30D-11-24

№ на схеме:34

Каталожный номер:01010-50835

Комплект:24

Примечание:M8x35

№ на схеме:35

Каталожный номер:01010-50820

Комплект:8

Примечание:M8x22

№ на схеме:36

Наименование:Шайба легкой пружины 8

Каталожный номер:GB859-87

Комплект:8

Примечание:8

№ на схеме:37

Наименование:Средний узел картера маховика

Каталожный номер:860114751

Комплект:1

Примечание:YJ315X-00001

№ на схеме:38

Наименование:Ведущая шестерня масляного насоса привода

Каталожный номер:ZL30D-11-38

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:860114585

Комплект:1

Примечание:ZL30D-11-20

№ на схеме:40

Наименование:Ведомая шестерня масляного насоса привода

Каталожный номер:04064-01030

Комплект:1

Примечание:100

№ на схеме:41

Наименование:Уплотнительное кольцо

Каталожный номер:860114659

Комплект:2

Примечание:80 ZL30D-11-19

№ на схеме:42

Каталожный номер:860114593

Комплект:3

Примечание:ZL30D-11-39

№ на схеме:43

Каталожный номер:GB276-89

Комплект:3

Примечание:206

№ на схеме:44

Наименование:Комплект

Каталожный номер:ZL30D-11-40

Комплект:3

Примечание:

№ на схеме:45

Каталожный номер:GB277-64

Комплект:3

Примечание:50206

№ на схеме:46

Наименование:Стопорное кольцо

Каталожный номер:860114594

Комплект:3

Примечание:ZL30D-11-04

№ на схеме:47

Каталожный номер:860114594

Комплект:3

Примечание:ZL30D-11-03

№ на схеме:48

Каталожный номер:04065-06825

Комплект:3

Примечание:68

№ на схеме:49

Наименование:Вал масляного насоса привода

Каталожный номер:860114590

Комплект:3

Примечание:ZL30D-11-02

№ на схеме:51

Каталожный номер:04064-03515

Комплект:1

Примечание:35

№ на схеме:52

Каталожный номер:GB276-89

Комплект:1

Примечание:307

№ на схеме:53

Наименование:Ведомая шестерня

Каталожный номер:860114584

Комплект:1

Примечание:ZL30D-11-18

№ на схеме:54

Наименование:Выходной вал

Каталожный номер:860114587

Комплект:1

Примечание:ZL30D-11-15

№ на схеме:55

Наименование:Шплинт

Каталожный номер:GB91-86

Комплект:1

Примечание:5x45

№ на схеме:56

Каталожный номер:04065-09030

Комплект:1

Примечание:90

№ на схеме:57

Каталожный номер:GB276-89

Комплект:1

Примечание:308

№ на схеме:58

Наименование:Уплотнительная прокладка

Каталожный номер:860114749

Комплект:1

Примечание:ZL30D-11-07

№ на схеме:59

Наименование:Фланец сальника

Каталожный номер:860114589

Комплект:1

Примечание:ZL30D-11-11

№ на схеме:60

Наименование:Консервация

Каталожный номер:07012-20055

Комплект:2

Примечание:55x78x12

№ на схеме:61

Наименование:Выходной фланец

Каталожный номер:860114582

Комплект:1

Примечание:ZL30D-11-12

№ на схеме:62

Каталожный номер:860114746

Комплект:1

Примечание:ZL30D-11-13

№ на схеме:63

Наименование:Уплотнительная прокладка

Каталожный номер:860114747

Комплект:1

Примечание:ZL30D-11-17

№ на схеме:64

Каталожный номер:860114748

Комплект:1

Примечание:ZL30D-11-16

№ на схеме:65

Каталожный номер:01010-51230

Комплект:11

Примечание:M12x30

№ на схеме:66

Наименование:Гнездо направляющего колеса

Каталожный номер:860114572

Комплект:1

Примечание:ZL30D-11-05

№ на схеме:67

Наименование:Комплект

Каталожный номер:860114595

Комплект:1

Примечание:ZL30D-11-10

№ на схеме:68

Наименование:Ведущий вал

Каталожный номер:860114745

Комплект:1

Примечание:ZL30D-11-09

№ на схеме:69

Наименование:Уплотнительное кольцо

Каталожный номер:860114570

Комплект:1

Примечание:60 ZL30D-11-08

№ на схеме:70

Каталожный номер:GB276-89

Комплект:1

Примечание:310

№ на схеме:71

Наименование:Корпус гидротрансформатора

Каталожный номер:860114755

Комплект:1

Примечание:ZL30D-11-01

№ на схеме:72

Наименование:Заклепка

Каталожный номер:04418-03060

Комплект:4

Примечание:3x6

№ на схеме:73

Наименование:Табличка

Каталожный номер:09607-05080

Комплект:1

Примечание:

№ на схеме:74

Наименование:Винт подъемного кольца

Каталожный номер:GB/T825-88

Комплект:1

Примечание:M12

№ на схеме:75

Наименование:Дыхательный аппарат

Каталожный номер:YJ315S-20000

Комплект:1

Примечание:

№ на схеме:76

Наименование:Ведущая шестерня

Каталожный номер:860114583

Комплект:1

Примечание:ZL30D-11-06

№ на схеме:77

Каталожный номер:GB/T894-86

Комплект:1

Примечание:48

№ на схеме:84

Наименование:Уплотнительная прокладка

Каталожный номер:YJ315X-00009

Комплект:1

Примечание:

№ на схеме:85

Наименование:Детандер

Каталожный номер:YJ320-01000Z

Комплект:1

Примечание:

№ на схеме:86

Наименование:Пробка

Каталожный номер:ZL30D-11-47

Комплект:1

Примечание:

№ на схеме:87
