Ковш-лопата (часть2)

Ковш-лопата (часть2)

← Ковш-лопата (часть1) Ковш-лопата (часть3) →

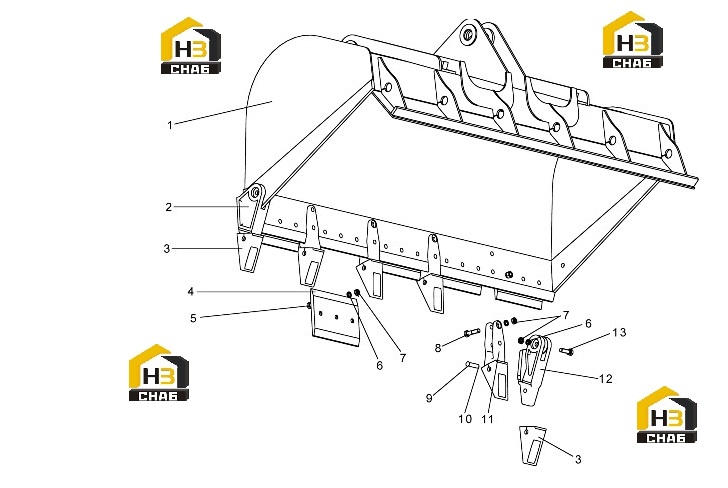

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ковш-лопата
Каталожный номер:252604834
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Правый боковой зуб
Каталожный номер:251903322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Гильза зуба
Каталожный номер:251903323
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Заменяемая планка лезвия
Каталожный номер:252604833
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Болт
Каталожный номер:805000106
Комплект:15
Примечание:M20x60 GB/T5783-2000
0 ₽
шт
№ на схеме:6
Наименование:Шайба
Каталожный номер:805300023
Комплект:17
Примечание:20 GB/T93-1987
0 ₽
шт
№ на схеме:7
Наименование:Гайка
Каталожный номер:805200052
Комплект:25
Примечание:M20 GB/T6170-2000
0 ₽
шт
№ на схеме:8
Наименование:Болт
Каталожный номер:252100838
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шплинт
Каталожный номер:252500316
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Штифт
Каталожный номер:252500317
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Гнездо зуба
Каталожный номер:251903324
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Левый боковой зуб
Каталожный номер:251903321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт
Каталожный номер:805000507
Комплект:2
Примечание:M20x80 GB/T5783-2000
