Ковш-лопата (часть1)

Ковш-лопата (часть1)

← Система рабочего шатуна Ковш-лопата (часть2) →

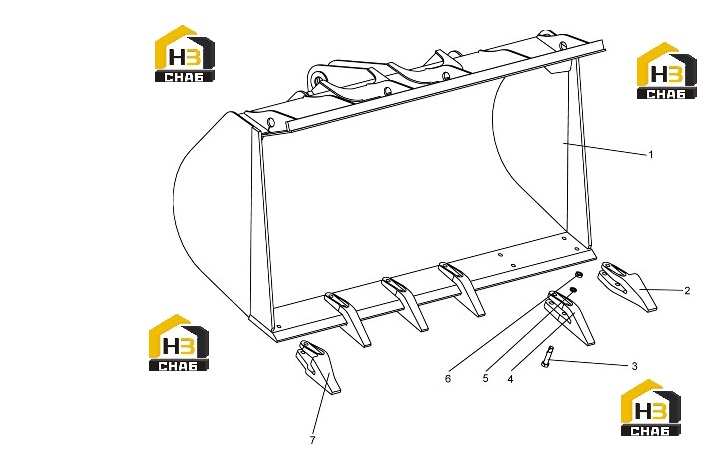

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ковш-лопата
Каталожный номер:252604813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Левый боковой зуб
Каталожный номер:250900264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт
Каталожный номер:252100838
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Зуб ковша-лопаты
Каталожный номер:250200234
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба
Каталожный номер:805300023
Комплект:12
Примечание:20 GB/T93-1987
0 ₽
шт
№ на схеме:6
Наименование:Гайка
Каталожный номер:805200052
Комплект:12
Примечание:M20 GB/T6170-2000
0 ₽
шт
№ на схеме:7
Наименование:Правый боковой зуб
Каталожный номер:250900263
Комплект:1
Примечание:
