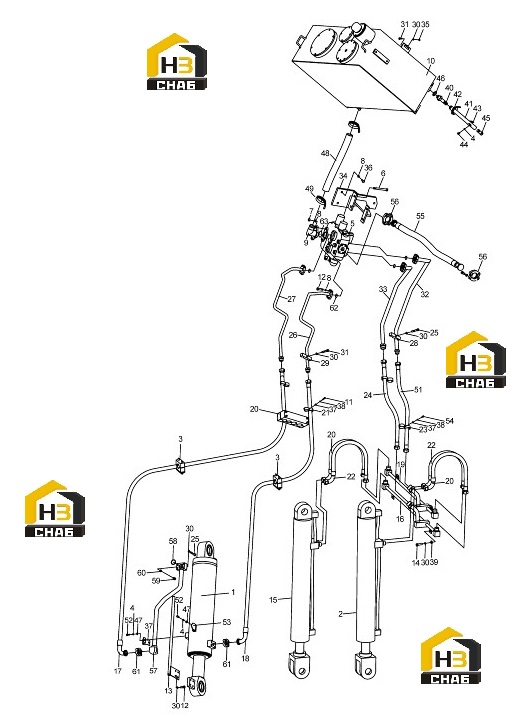

Гидросистема рабочая

Каталожный номер:250500110

Комплект:2

Примечание:330E.10.2

№ на схеме:4

Каталожный номер:805300010

Комплект:5

Примечание:8 GB/T 93-1987

№ на схеме:5

Наименование:Распределительный клапан

Каталожный номер:803004065

Комплект:1

Примечание:DF25B2(30G)

№ на схеме:6

Каталожный номер:805000215

Комплект:4

Примечание:M12x140 GB/T5782-2000

№ на схеме:7

Наименование:Гайка

Каталожный номер:805200049

Комплект:4

Примечание:M12 GB/T6170-2000

№ на схеме:8

Наименование:Отсасывающая труба распределительного клапана

Каталожный номер:805300018

Комплект:7

Примечание:12 GB/T93-1987

№ на схеме:9

Каталожный номер:250100810

Комплект:1

Примечание:Z3.10.5

№ на схеме:10

Наименование:Гидробак

Каталожный номер:251700434

Комплект:1

Примечание:300F.7.1.1

№ на схеме:11

Каталожный номер:805000126

Комплект:2

Примечание:M6x30 GB/T5783-2000

№ на схеме:12

Каталожный номер:805000043

Комплект:4

Примечание:M10x30 GB/T5783-2000

№ на схеме:13

Наименование:Штангеуказатель

Каталожный номер:252900302

Комплект:1

Примечание:500K.7.2.13

№ на схеме:14

Каталожный номер:805000062

Комплект:4

Примечание:M10x35 GB/T5783-2000

№ на схеме:15

Наименование:Цилиндр правой стрелы

Каталожный номер:803071259

Комплект:1

Примечание:XGYG01-129

№ на схеме:16

Наименование:Стальная трубка

Каталожный номер:251702646

Комплект:1

Примечание:300FS.7.1.1

№ на схеме:17

Каталожный номер:251702647

Комплект:1

Примечание:300FS.7.1.2

№ на схеме:18

Каталожный номер:251702648

Комплект:1

Примечание:300FS.7.1.3

№ на схеме:19

Наименование:Стальная трубка

Каталожный номер:251702649

Комплект:1

Примечание:300FS.7.1.4

№ на схеме:20

Каталожный номер:250900317

Комплект:2

Примечание:LW330F.10.9A

№ на схеме:21

Каталожный номер:250100128

Комплект:4

Примечание:Z3.10-1

№ на схеме:22

Каталожный номер:250900318

Комплект:2

Примечание:LW330F.10.10A

№ на схеме:23

Каталожный номер:250100227

Комплект:4

Примечание:Z3.10-9

№ на схеме:24

Каталожный номер:251702650

Комплект:1

Примечание:300FS.7.1.5

№ на схеме:25

Наименование:Масляная труба от распределительного клапана до передней полости цилиндра поворотного ковша

Каталожный номер:805000401

Комплект:5

Примечание:M10x65 GB/T5782-2000

№ на схеме:26

Каталожный номер:250900627

Комплект:1

Примечание:LW330F.10.16

№ на схеме:27

Наименование:Масляная труба от распределительного клапана до задней полости цилиндра поворотного ковша

Каталожный номер:250900626

Комплект:1

Примечание:LW330F.10.17

№ на схеме:28

Каталожный номер:250100129

Комплект:1

Примечание:Z3.10-2

№ на схеме:29

Каталожный номер:250100130

Комплект:1

Примечание:Z3.10-3

№ на схеме:30

Каталожный номер:805300014

Комплект:19

Примечание:10 GB/T93-1987

№ на схеме:31

Наименование:Масляная труба от распределительного клапана до передней полости цилиндра стрелы

Каталожный номер:805000059

Комплект:6

Примечание:M10x60 GB/T5782-2000

№ на схеме:32

Каталожный номер:250900623

Комплект:1

Примечание:LW330F.10.5

№ на схеме:33

Наименование:Масляная труба от распределительного клапана до задней полости цилиндра стрелы

Каталожный номер:250900622

Комплект:1

Примечание:LW330F.10.6

№ на схеме:34

Наименование:Кронштейн распределительного клапана

Каталожный номер:251702651

Комплект:1

Примечание:300FS.7.1.6

№ на схеме:35

Наименование:Гайка

Каталожный номер:805200048

Комплект:4

Примечание:M10 GB/T6170-2000

№ на схеме:36

Каталожный номер:805000574

Комплект:3

Примечание:M12x40 GB/T5782-2000

№ на схеме:37

Наименование:Гайка

Каталожный номер:805200053

Комплект:4

Примечание:M6 GB/T6170-2000

№ на схеме:38

Каталожный номер:805300030

Комплект:4

Примечание:6 GB/T93-1987

№ на схеме:39

Каталожный номер:805300017

Комплект:4

Примечание:10 GB/T97.1-2002

№ на схеме:40

Наименование:Соединение

Каталожный номер:250900255

Комплект:1

Примечание:LW330F.10.21

№ на схеме:41

Наименование:Шланг низкого давления

Каталожный номер:250900257

Комплект:1

Примечание:LW330F.10-1

№ на схеме:42

Наименование:Хомут из нержавейки

Каталожный номер:801902709

Комплект:2

Примечание:25-38 QC/T619-1999

№ на схеме:43

Каталожный номер:250900563

Комплект:1

Примечание:LW330F.10-2

№ на схеме:44

Каталожный номер:805000616

Комплект:1

Примечание:M8x12 GB/T5783-2000

№ на схеме:45

Наименование:Заглушка

Каталожный номер:250900256

Комплект:1

Примечание:LW330F.10-3

№ на схеме:46

Каталожный номер:805301416

Комплект:1

Примечание:27 Q/SC1294-2000

№ на схеме:47

Каталожный номер:805300069

Комплект:4

Примечание:8 GB/T97.1-2002

№ на схеме:48

Наименование:Шланг низкого давления

Каталожный номер:250100448

Комплект:1

Примечание:Z3.10-6A

№ на схеме:49

Наименование:Хомут из нержавейки

Каталожный номер:801902713

Комплект:2

Примечание:44-64 QC/T619-1999

№ на схеме:50

Каталожный номер:250500318

Комплект:1

Примечание:320E.10.6

№ на схеме:51

Каталожный номер:251702659

Комплект:1

Примечание:300FS.7.1.7

№ на схеме:52

Каталожный номер:805000018

Комплект:1

Примечание:M8x20 GB/T5783-2000

№ на схеме:53

Наименование:Стрелка

Каталожный номер:252600543

Комплект:1

Примечание:300K.7.2-1

№ на схеме:54

Каталожный номер:805000525

Комплект:2

Примечание:M6x20 GB/T5783-2000

№ на схеме:55

Наименование:Гибкий рукав в сборе

Каталожный номер:251700219

Комплект:1

Примечание:300F.7.1.2

№ на схеме:56

Наименование:Блок фланцев

Каталожный номер:803164272

Комплект:2

Примечание:FPS 1 1/4

№ на схеме:57

Наименование:Стальная труба в сборе

Каталожный номер:252600562

Комплект:1

Примечание:300K.7.2.14

№ на схеме:58

Наименование:О-образное кольцо

Каталожный номер:801100068

Комплект:1

Примечание:32.5x3.55G GB/T3452.1-1992

№ на схеме:59

Наименование:Пробка

Каталожный номер:803107807

Комплект:1

Примечание:M14x1.5 JB/T1000-1977

№ на схеме:60
