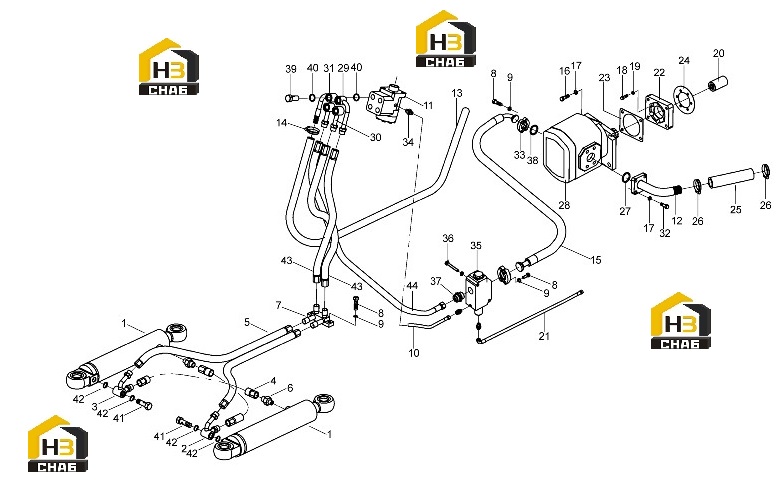

Гидросистема поворота

Каталожный номер:805000043

Комплект:6

Примечание:M10x30 GB/T5783-2000

№ на схеме:9

Каталожный номер:805300014

Комплект:8

Примечание:10 GB/T93-1987

№ на схеме:10

Наименование:Кольцевой хомут из двух стальных проволок

Каталожный номер:251700218

Комплект:1

Примечание:300F.07.2.1

№ на схеме:11

Наименование:Инфлектор

Каталожный номер:803004125

Комплект:1

Примечание:BZZ5-E500C

№ на схеме:12

Наименование:Маслоотводящая труба насоса

Каталожный номер:251700221

Комплект:1

Примечание:300F.07.2.2

№ на схеме:13

Наименование:Шланг низкого давления

Каталожный номер:251700453

Комплект:1

Примечание:300F.07.2-4

№ на схеме:14

Каталожный номер:801902699

Комплект:2

Примечание:28-32 JB/T3616.1

№ на схеме:15

Каталожный номер:251700220

Комплект:1

Примечание:300F.07.2.3

№ на схеме:16

Каталожный номер:805000090

Комплект:4

Примечание:M12x55 GB/T5782-2000

№ на схеме:17

Каталожный номер:805300018

Комплект:8

Примечание:12 GB/T93-1987

№ на схеме:18

Наименование:Винт

Каталожный номер:805100064

Комплект:12

Примечание:M8x20 GB/T70.1-2008

№ на схеме:19

Каталожный номер:805300010

Комплект:12

Примечание:8 GB/T93-1987

№ на схеме:20

Наименование:Соединительная букса

Каталожный номер:251700222

Комплект:1

Примечание:300F.07.2-1

№ на схеме:21

Наименование:Кольцевой хомут из двух стальных проволок

Каталожный номер:251700253

Комплект:1

Примечание:300F.07.2.4

№ на схеме:22

Наименование:Фланец

Каталожный номер:251700223

Комплект:1

Примечание:300F.07.2-2

№ на схеме:23

Наименование:Бумажная прокладка

Каталожный номер:250100163

Комплект:2

Примечание:Z3.3-14

№ на схеме:24

Наименование:Бумажная прокладка

Каталожный номер:250100198

Комплект:1

Примечание:Z3.10-8

№ на схеме:25

Наименование:Шланг низкого давления

Каталожный номер:250100804

Комплект:1

Примечание:Z3.10-7

№ на схеме:26

Каталожный номер:801902693

Комплект:2

Примечание:50-55 JB/T3616.1

№ на схеме:27

Наименование:О-образное уплотнительное кольцо

Каталожный номер:801100066

Комплект:1

Примечание:42.5X3.55 GB/T3452.1-1992

№ на схеме:28

Наименование:Рабочий насос

Каталожный номер:803004137

Комплект:1

Примечание:GBGj3125

№ на схеме:29

Наименование:Масляная труба в сборе

Каталожный номер:250900241

Комплект:1

Примечание:LW330F(II).9.2.1

№ на схеме:30

Наименование:Масляная труба в сборе

Каталожный номер:250100609

Комплект:1

Примечание:Z3.9A.2

№ на схеме:31

Наименование:Масляная труба в сборе

Каталожный номер:250900242

Комплект:2

Примечание:LW330F(II).9.3.1

№ на схеме:32

Каталожный номер:805000048

Комплект:4

Примечание:M12x35 GB/T5783-2000

№ на схеме:33

Наименование:Блок фланцев

Каталожный номер:803164272

Комплект:2

Примечание:FPS 1 1/4

№ на схеме:34

Наименование:Соединение

Каталожный номер:803601025

Комплект:1

Примечание:I10LM12x1.5ED

№ на схеме:35

Наименование:Клапан управления расходом

Каталожный номер:803004061

Комплект:1

Примечание:YXL-F250F-N

№ на схеме:36

Каталожный номер:805000036

Комплект:2

Примечание:M10x90 GB/T3782-2000

№ на схеме:37

Наименование:Соединение

Каталожный номер:803164362

Комплект:1

Примечание:I15LM33x2ED

№ на схеме:38

Наименование:O-образное кольцо

Каталожный номер:805002288

Комплект:2

Примечание:37.69x3.53

№ на схеме:39

Каталожный номер:250100226

Комплект:4

Примечание:Z3.9.11-2

№ на схеме:40

Каталожный номер:805301413

Комплект:8

Примечание:20 Q/SC294-2000

№ на схеме:41

Наименование:Шарнирный болт

Каталожный номер:250100222

Комплект:2

Примечание:Z3.9.2-3

№ на схеме:42

Каталожный номер:805301412

Комплект:4

Примечание:18 Q/SC294-2000

№ на схеме:43

Каталожный номер:251700260

Комплект:2

Примечание:300F.07.2.6

№ на схеме:44
