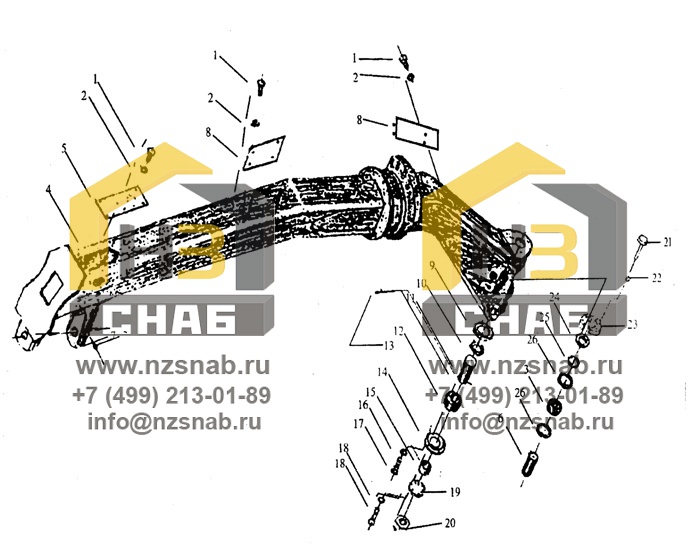

Передняя рама

← Осевой узел качения Ось управления поворотом →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт M8X20

Каталожный номер:

Комплект:

Примечание:GB/T 5781

№ на схеме:2

Наименование:Шайба 8

Каталожный номер:104040007

Комплект:

Примечание:GB/T 93

№ на схеме:3

Наименование:Соединительный подшипник GE90ES

Каталожный номер:105020003

Комплект:

Примечание:GB/T 9163

№ на схеме:4

Наименование:Передняя рама

Каталожный номер:

Комплект:

Примечание:GR215.14.1

№ на схеме:5

Наименование:Накладка

Каталожный номер:1130011

Комплект:

Примечание:

№ на схеме:6

Наименование:Верхняя бериллиевая ось

Каталожный номер:1210091

Комплект:

Примечание:

№ на схеме:7

Наименование:Ниппель смазочного шприца M10X1

Каталожный номер:108000002

Комплект:

Примечание:GB/T 1152

№ на схеме:8

Наименование:Накладка

Каталожный номер:1130012

Комплект:

Примечание:

№ на схеме:9

Наименование:Сальник

Каталожный номер:1210057

Комплект:

Примечание:

№ на схеме:10

Наименование:Войлочное кольцо

Каталожный номер:1210058

Комплект:

Примечание:

№ на схеме:11

Наименование:Бериллиевая ось

Каталожный номер:1210092

Комплект:

Примечание:

№ на схеме:12

Наименование:Соединительный подшипник EG90ES

Каталожный номер:105020010

Комплект:

Примечание:GB/T 9163

№ на схеме:13

Наименование:Штифт 8X80

Каталожный номер:104Q70056

Комплект:

Примечание:GB/T 91

№ на схеме:14

Наименование:Фланец

Каталожный номер:1210093

Комплект:

Примечание:

№ на схеме:15

Наименование:Втулка оси

Каталожный номер:1210055

Комплект:

Примечание:

№ на схеме:16

Наименование:Шайба 12

Каталожный номер:104040019

Комплект:

Примечание:GB/T 862. 1

№ на схеме:17

Наименование:Болт Ml0X1.5X35

Каталожный номер:104000094

Комплект:

Примечание:GB/T 5785

№ на схеме:18

Наименование:Болт Ml0X1.5X35

Каталожный номер:104000017

Комплект:

Примечание:GB/T 32. 1

№ на схеме:19

Наименование:Накладка

Каталожный номер:1210094

Комплект:

Примечание:

№ на схеме:20

Наименование:Гайка

Каталожный номер:1210056

Комплект:

Примечание:

№ на схеме:21

Наименование:Болт M12X30

Каталожный номер:104000052

Комплект:

Примечание:GB/T 5782

№ на схеме:22

Наименование:Шайба 12

Каталожный номер:104040005

Комплект:

Примечание:GB/T 93

№ на схеме:23

Наименование:Накладка

Каталожный номер:1210090

Комплект:

Примечание:

№ на схеме:24

Наименование:Сальник

Каталожный номер:1210088

Комплект:

Примечание:

№ на схеме:25

Наименование:Войлочное кольцо

Каталожный номер:1210089

Комплект:

Примечание:

№ на схеме:26

Наименование:Болт 130

Каталожный номер:104050004

Комплект:

Примечание:GB/T 893. 1
