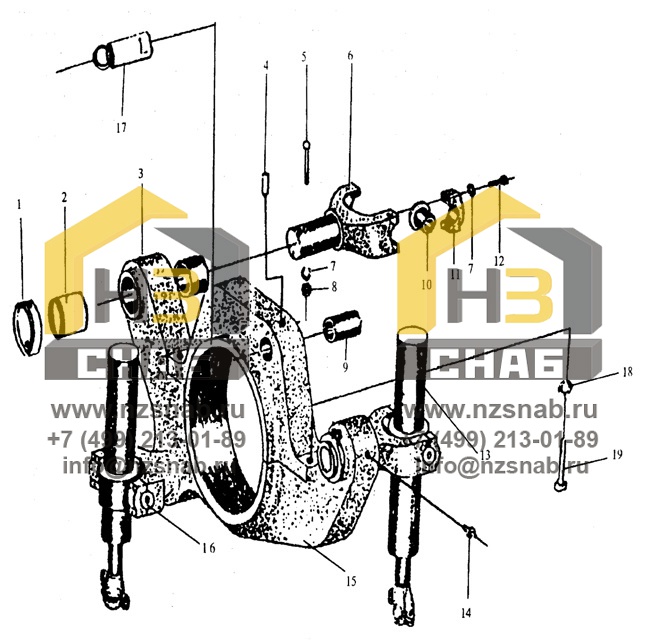

Осевой узел качения

← Рабочее оборудование 2 Передняя рама →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Подъемный цилиндр

Каталожный номер:1200099

Комплект:1

Примечание:

№ на схеме:1

Наименование:Фиксирующее кольцо

Каталожный номер:1210035

Комплект:3

Примечание:

№ на схеме:2

Наименование:Медная втулка

Каталожный номер:1210042

Комплект:6

Примечание:

№ на схеме:3

Наименование:Колебательная рамка, вверх

Каталожный номер:1210040

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт Ml0X35

Каталожный номер:104020053

Комплект:1

Примечание:GB/T83

№ на схеме:5

Наименование:Болт M12X140

Каталожный номер:

Комплект:3

Примечание:GB/T 5782

№ на схеме:6

Наименование:Вилка

Каталожный номер:1210034

Комплект:3

Примечание:

№ на схеме:7

Наименование:Шайба 12

Каталожный номер:104040005

Комплект:15

Примечание:GB/T93

№ на схеме:8

Наименование:Гайка M12

Каталожный номер:

Комплект:3

Примечание:GB/T6170

№ на схеме:9

Наименование:Втулка

Каталожный номер:1210041

Комплект:2

Примечание:

№ на схеме:10

Наименование:Втулка

Каталожный номер:1210038

Комплект:6

Примечание:

№ на схеме:11

Наименование:Крышка

Каталожный номер:1210037

Комплект:6

Примечание:

№ на схеме:12

Наименование:Винт Ml2X40

Каталожный номер:104020051

Комплект:12

Примечание:GB/T 70

№ на схеме:13

Наименование:Подъемный цилиндр

Каталожный номер:1200065

Комплект:1

Примечание:

№ на схеме:14

Наименование:Масленка колпачковая M10X1

Каталожный номер:108000002

Комплект:10

Примечание:GB/T 1152

№ на схеме:15

Наименование:Колебательная рамка, вниз

Каталожный номер:1210039

Комплект:1

Примечание:

№ на схеме:16

Наименование:Вилка цилиндра

Каталожный номер:1200062

Комплект:1

Примечание:

№ на схеме:17

Наименование:Предохранительный штифт

Каталожный номер:1210043

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шайба 24

Каталожный номер:104040022

Комплект:6

Примечание:GB/T 93

№ на схеме:19

Наименование:Болт M24X100

Каталожный номер:104000352

Комплект:6

Примечание:GB/T 5782
