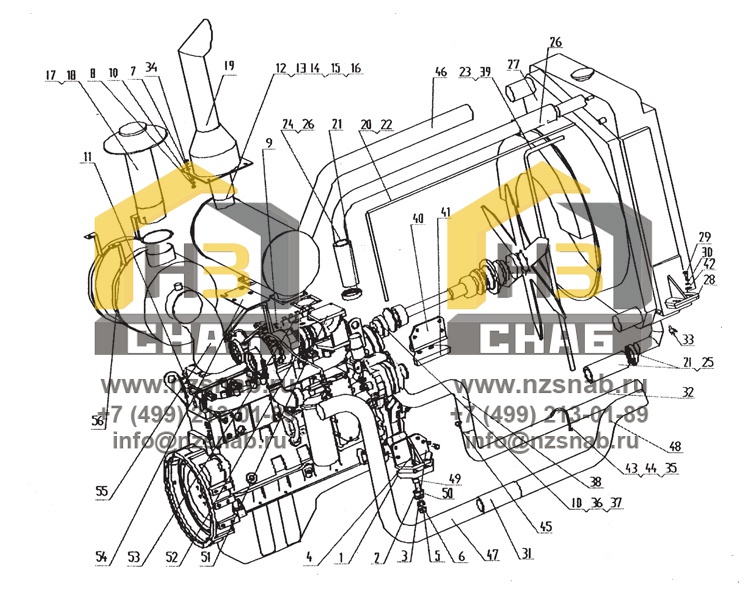

Двигательная система 4

← Двигательная система 3 Червячный привод →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:CTAA8.3-C (205hp)

Каталожный номер:CTAA8.3-C (205hp)

Комплект:

Примечание:GR215 V1D

№ на схеме:1

Наименование:Резиновая шайба II

Каталожный номер:1340007

Комплект:

Примечание:

№ на схеме:2

Наименование:Труба

Каталожный номер:1340004

Комплект:

Примечание:

№ на схеме:3

Наименование:Задний суппорт II

Каталожный номер:1340008

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт M14X110

Каталожный номер:104000413

Комплект:4

Примечание:GB5782-86

№ на схеме:5

Наименование:Шайба

Каталожный номер:1340016

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гайка М14

Каталожный номер:104030086

Комплект:4

Примечание:GB6170-86

№ на схеме:7

Наименование:Шайба 10

Каталожный номер:104040030

Комплект:4

Примечание:GB97.1-85

№ на схеме:8

Наименование:Гайка М10

Каталожный номер:104030014

Комплект:8

Примечание:GB6170-86

№ на схеме:9

Наименование:Болт M10X25

Каталожный номер:104000085

Комплект:4

Примечание:GB5783-86

№ на схеме:10

Наименование:Шайба 10

Каталожный номер:104040008

Комплект:13

Примечание:GB93-87

№ на схеме:11

Наименование:Двигатель

Каталожный номер:CTAA8.3-C (185hp)

Комплект:2

Примечание:GR180V1D

№ на схеме:12

Наименование:Болт M8X55

Каталожный номер:104000079

Комплект:16

Примечание:GB5783-86

№ на схеме:13

Наименование:Гайка М8

Каталожный номер:104030024

Комплект:1

Примечание:GB6170-86

№ на схеме:14

Наименование:Шайба 8

Каталожный номер:104040007

Комплект:1

Примечание:GB93-87

№ на схеме:15

Наименование:Труба

Каталожный номер:1340020

Комплект:2

Примечание:

№ на схеме:16

Наименование:Хомут

Каталожный номер:1180013

Комплект:2

Примечание:

№ на схеме:17

Наименование:Труба

Каталожный номер:1130066

Комплект:1

Примечание:

№ на схеме:18

Наименование:Хомут

Каталожный номер:1470002

Комплект:1

Примечание:

№ на схеме:19

Наименование:Выхлопная труба

Каталожный номер:1470003

Комплект:1

Примечание:

№ на схеме:20

Наименование:Скоба 15-18

Каталожный номер:111010006

Комплект:1

Примечание:JB3616.1

№ на схеме:21

Наименование:Скоба 65-70

Каталожный номер:111010040

Комплект:1

Примечание:

№ на схеме:22

Наименование:Газовая труба

Каталожный номер:1340025

Комплект:2

Примечание:

№ на схеме:23

Наименование:Шланг

Каталожный номер:1340026

Комплект:1

Примечание:

№ на схеме:24

Наименование:Труба

Каталожный номер:1340019

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шланг

Каталожный номер:1340027

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шланг

Каталожный номер:1200035

Комплект:2

Примечание:

№ на схеме:27

Наименование:Радиатор

Каталожный номер:100010011

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба

Каталожный номер:1470001

Комплект:1

Примечание:GB5782-86

№ на схеме:29

Наименование:Болт М12X40

Каталожный номер:104000061

Комплект:2

Примечание:GB93-87

№ на схеме:30

Наименование:Шайба 12

Каталожный номер:104040005

Комплект:4

Примечание:

№ на схеме:31

Наименование:Труба

Каталожный номер:100010080

Комплект:4

Примечание:

№ на схеме:32

Наименование:Труба II

Каталожный номер:1340021

Комплект:1

Примечание:

№ на схеме:33

Наименование:Краник

Каталожный номер:106000001

Комплект:1

Примечание:GB5783-86

№ на схеме:34

Наименование:Болт M10X30

Каталожный номер:104000082

Комплект:1

Примечание:

№ на схеме:35

Наименование:Хомут

Каталожный номер:1340015

Комплект:8

Примечание:GB70-85

№ на схеме:36

Наименование:Болт M10X40

Каталожный номер:104020125

Комплект:3

Примечание:

№ на схеме:37

Наименование:Соединительная пластина

Каталожный номер:1450004

Комплект:1

Примечание:

№ на схеме:38

Наименование:Труба

Каталожный номер:1340023

Комплект:2

Примечание:JB3616.1

№ на схеме:39

Наименование:Скоба 28-32

Каталожный номер:111010090

Комплект:1

Примечание:

№ на схеме:40

Наименование:Задний суппорт

Каталожный номер:1340005

Комплект:1

Примечание:

№ на схеме:41

Наименование:Резиновая шайба III

Каталожный номер:1340006

Комплект:

Примечание:

№ на схеме:42

Наименование:Шайба 12

Каталожный номер:104040053

Комплект:8

Примечание:GB97.1-85

№ на схеме:43

Наименование:Гайка М6

Каталожный номер:104030065

Комплект:4

Примечание:GB6170-86

№ на схеме:44

Наименование:Шайба 6

Каталожный номер:104040009

Комплект:4

Примечание:GB93-87

№ на схеме:45

Наименование:Заглушка

Каталожный номер:1130055

Комплект:1

Примечание:

№ на схеме:46

Наименование:Труба

Каталожный номер:1340014

Комплект:1

Примечание:

№ на схеме:47

Наименование:Труба I

Каталожный номер:1340003

Комплект:1

Примечание:

№ на схеме:48

Наименование:Труба II

Каталожный номер:1340028

Комплект:1

Примечание:

№ на схеме:49

Наименование:Резиновый чехол

Каталожный номер:1340018

Комплект:4

Примечание:

№ на схеме:50

Наименование:Резиновая шайба

Каталожный номер:1340017

Комплект:4

Примечание:

№ на схеме:51

Наименование:Кронштейн глушителя

Каталожный номер:1130059

Комплект:1

Примечание:

№ на схеме:52

Наименование:Труба

Каталожный номер:1130061

Комплект:1

Примечание:

№ на схеме:53

Наименование:Шайба

Каталожный номер:1130058

Комплект:1

Примечание:

№ на схеме:54

Наименование:Кронштейн глушителя 11

Каталожный номер:1130169

Комплект:1

Примечание:

№ на схеме:55

Наименование:Труба

Каталожный номер:1460003

Комплект:1

Примечание:

№ на схеме:56

Наименование:Кронштейн воздухоочистителя

Каталожный номер:1460002

Комплект:1

Примечание:
