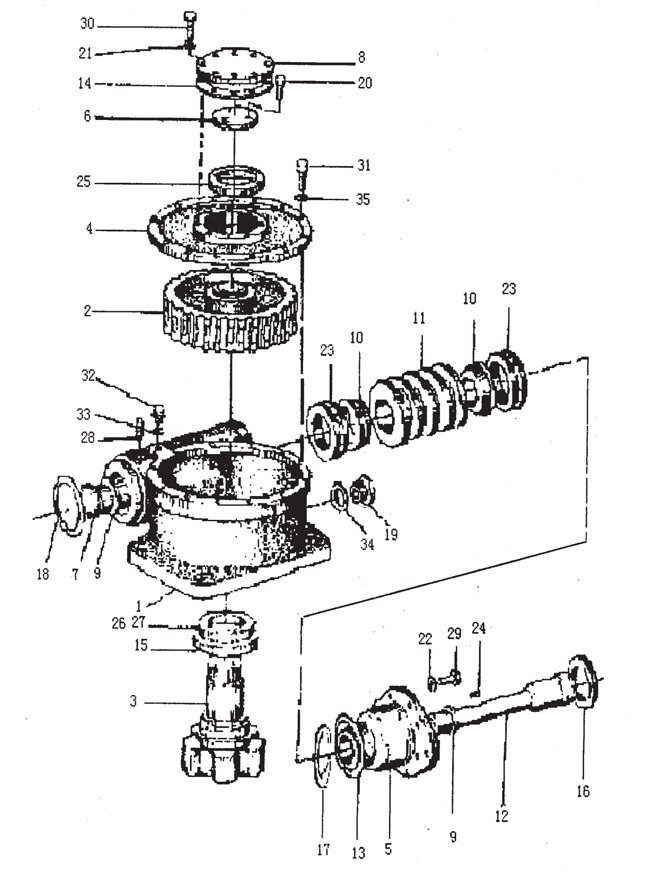

Червячный привод

← Двигательная система 4 Индикаторная панель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Корпус коробки передач

Каталожный номер:

Комплект:1

Примечание:HX8000A-16

№ на схеме:2

Наименование:Червячная передача

Каталожный номер:

Комплект:1

Примечание:HX8000A.3

№ на схеме:3

Наименование:Приводная шестерня

Каталожный номер:

Комплект:1

Примечание:HX8000A-14

№ на схеме:4

Наименование:Крышка

Каталожный номер:

Комплект:1

Примечание:HX8000A-7

№ на схеме:5

Наименование:Седло подшипника

Каталожный номер:

Комплект:1

Примечание:HX8000A-9

№ на схеме:6

Наименование:Крышка подшипника

Каталожный номер:

Комплект:1

Примечание:HX8000A-6

№ на схеме:7

Наименование:Крышка подшипника

Каталожный номер:

Комплект:1

Примечание:HX8000A-I7

№ на схеме:8

Наименование:Крышка

Каталожный номер:

Комплект:1

Примечание:HX8000A-2

№ на схеме:9

Наименование:Втулка оси

Каталожный номер:

Комплект:2

Примечание:HX8000A-12

№ на схеме:10

Наименование:Тарелка

Каталожный номер:

Комплект:2

Примечание:HX8000A-13

№ на схеме:11

Наименование:Червяк

Каталожный номер:

Комплект:1

Примечание:HX8000A-15

№ на схеме:12

Наименование:Вал

Каталожный номер:

Комплект:1

Примечание:HX8000A-11

№ на схеме:13

Наименование:Регулировочное кольцо

Каталожный номер:

Комплект:1

Примечание:HX8000A-5

№ на схеме:14

Наименование:Уплотнительная прокладка

Каталожный номер:

Комплект:1

Примечание:HX8000A-4

№ на схеме:15

Наименование:Уплотнение FB95X130X12

Каталожный номер:

Комплект:1

Примечание:GB9877.1-88

№ на схеме:16

Наименование:Комбинированная втулка

Каталожный номер:

Комплект:1

Примечание:HX8000A-10

№ на схеме:17

Наименование:Кольцо 75X3.1

Каталожный номер:

Комплект:2

Примечание:GB3452.2-82

№ на схеме:18

Наименование:Кольцо 50X2.65

Каталожный номер:

Комплект:2

Примечание:GB3452.1-82

№ на схеме:19

Наименование:Индикатор уровня масла

Каталожный номер:

Комплект:1

Примечание:HX8000A.21

№ на схеме:20

Наименование:Винт Ml2X25-8.8

Каталожный номер:

Комплект:6

Примечание:GB/T70.1-86

№ на схеме:21

Наименование:Шайба 6

Каталожный номер:

Комплект:8

Примечание:GB93-87

№ на схеме:22

Наименование:Шайба 10

Каталожный номер:

Комплект:8

Примечание:GB93-87

№ на схеме:23

Наименование:Подшипник 51209

Каталожный номер:

Комплект:2

Примечание:GB/T301-95

№ на схеме:24

Наименование:Монтажный ключ

Каталожный номер:

Комплект:1

Примечание:HX8000A-1

№ на схеме:25

Наименование:Роликовый подшипник 32105

Каталожный номер:

Комплект:1

Примечание:GB/T297-94

№ на схеме:26

Наименование:Роликовый подшипник 32215

Каталожный номер:

Комплект:1

Примечание:GB/T297-94

№ на схеме:27

Наименование:Масляный дефлектор

Каталожный номер:

Комплект:1

Примечание:HX8000A-19

№ на схеме:28

Наименование:Винт Набора Метки M10X15

Каталожный номер:

Комплект:1

Примечание:GB74-85

№ на схеме:29

Наименование:Винт M10X70

Каталожный номер:

Комплект:8

Примечание:GB/T70.1-86

№ на схеме:30

Наименование:Болт M6X18

Каталожный номер:

Комплект:8

Примечание:GB/T5782-86

№ на схеме:31

Наименование:Болт M16X25

Каталожный номер:

Комплект:18

Примечание:GB/T5782-86

№ на схеме:32

Наименование:Винтовая заглушка M16X1.5

Каталожный номер:

Комплект:1

Примечание:JB1001-77

№ на схеме:33

Наименование:Шайба 16

Каталожный номер:

Комплект:1

Примечание:JB982-77

№ на схеме:34

Наименование:Шайба 42

Каталожный номер:

Комплект:1

Примечание:JB 1002-77

№ на схеме:35

Наименование:Шайба 16

Каталожный номер:

Комплект:26

Примечание:GB93-87
