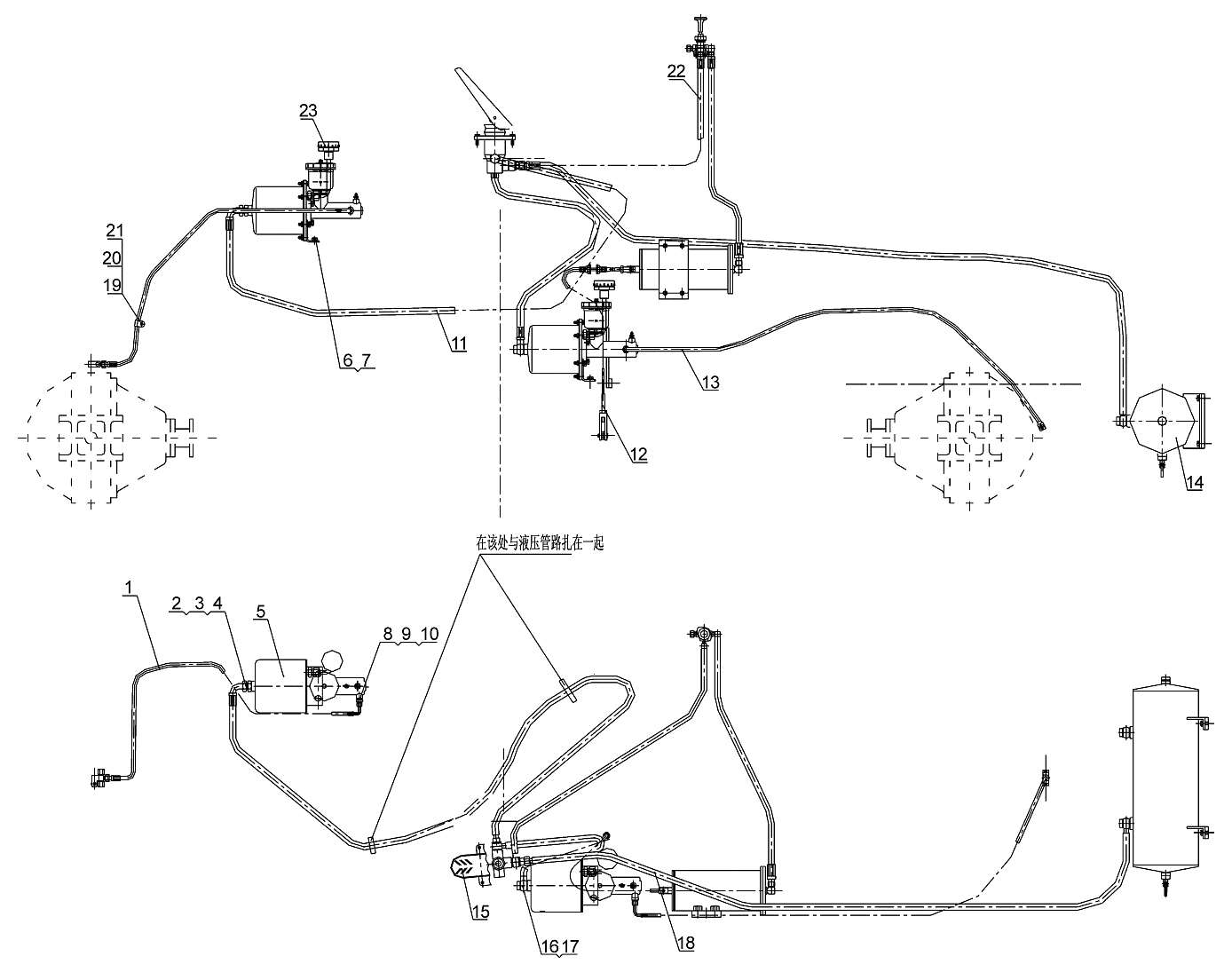

Тормозная система 252604886

← Тормозная система 252604455 Воздушный ресивер 252605003 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Маслопровод переднего мостика

Каталожный номер:252605942

Комплект:1

Примечание:

№ на схеме:2

Наименование:Соединение

Каталожный номер:251800289

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 22

Каталожный номер:805301414

Комплект:3

Примечание:

№ на схеме:4

Наименование:O-образное кольцо 10.6х1.8

Каталожный номер:803164156

Комплект:1

Примечание:

№ на схеме:5

Наименование:Тормозной клапан

Каталожный номер:800901152

Комплект:2

Примечание:

№ на схеме:6

Наименование:Болт M12х25

Каталожный номер:805000715

Комплект:8

Примечание:

№ на схеме:7

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:8

Примечание:

№ на схеме:8

Наименование:Соединение

Каталожный номер:251800287

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-образное кольцо 6х1.8

Каталожный номер:803164132

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба 12

Каталожный номер:805301418

Комплект:2

Примечание:

№ на схеме:11

Наименование:Труба переднего цилиндра форсажа

Каталожный номер:252600643

Комплект:1

Примечание:

№ на схеме:12

Наименование:Система аварийного тормоза

Каталожный номер:252604887

Комплект:1

Примечание:

№ на схеме:13

Наименование:Масляная труба заднего моста

Каталожный номер:252605943

Комплект:1

Примечание:

№ на схеме:14

Наименование:Сбор ресивера воздуха

Каталожный номер:252601508

Комплект:1

Примечание:

№ на схеме:15

Наименование:Контроллер тормоза

Каталожный номер:252604195

Комплект:1

Примечание:

№ на схеме:16

Наименование:Пневматическая труба заднего цилиндра форсажа

Каталожный номер:252600642

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пустотелый болт

Каталожный номер:269900183

Комплект:1

Примечание:

№ на схеме:18

Наименование:Выпускной патрубок воздухосборника

Каталожный номер:251800292

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт M8х16

Каталожный номер:805000033

Комплект:1

Примечание:

№ на схеме:21

Наименование:Цанга R7

Каталожный номер:803604583

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ручной клапан в сборе

Каталожный номер:252601572

Комплект:1

Примечание:

№ на схеме:23

Наименование:Блок респиранта

Каталожный номер:251702777

Комплект:2

Примечание:
