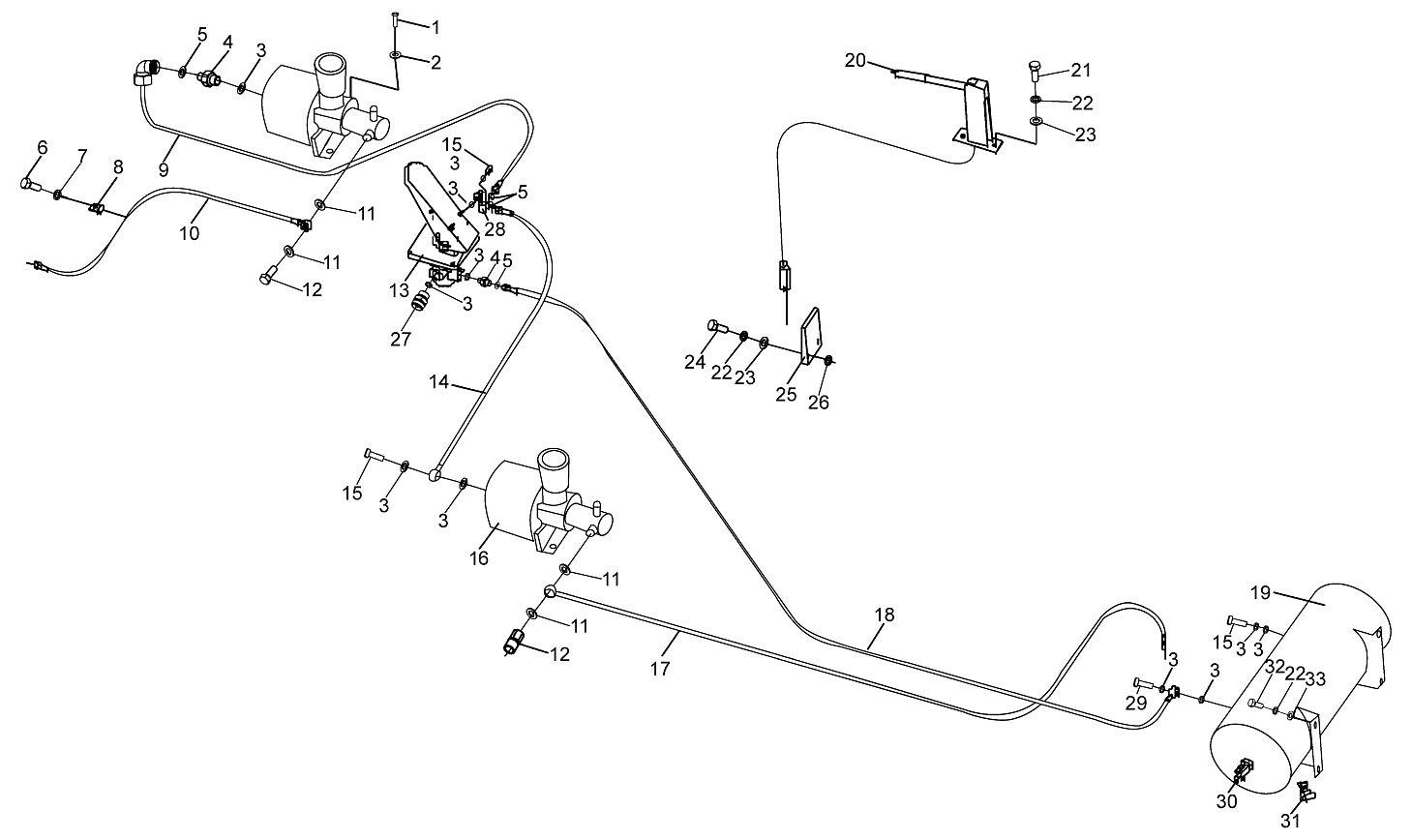

Тормозная система 252604455

← Ковш Тормозная система 252604886 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт M12х25

Каталожный номер:805000715

Комплект:8

Примечание:

№ на схеме:2

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:8

Примечание:

№ на схеме:3

Наименование:Шайба 22

Каталожный номер:805301414

Комплект:10

Примечание:

№ на схеме:4

Наименование:Соединение

Каталожный номер:251800289

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-образное кольцо 10.6х1.8

Каталожный номер:803164131

Комплект:4

Примечание:

№ на схеме:6

Наименование:Болт M8х16

Каталожный номер:805000033

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:7

Примечание:

№ на схеме:8

Наименование:Цанга R7

Каталожный номер:803604583

Комплект:1

Примечание:

№ на схеме:9

Наименование:Воздухоприводная труба переднего форсажного насоса

Каталожный номер:252600643

Комплект:1

Примечание:

№ на схеме:10

Наименование:Гибкий рукав переднего моста

Каталожный номер:252604606

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-образное уплотнительное кольцо 6х1.8

Каталожный номер:803164132

Комплект:4

Примечание:

№ на схеме:12

Наименование:Штуцер

Каталожный номер:250200648

Комплект:2

Примечание:

№ на схеме:13

Наименование:Тормозной клапан управления

Каталожный номер:800901158

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пневматическая труба заднего цилиндра форсажа

Каталожный номер:252600642

Комплект:1

Примечание:

№ на схеме:15

Наименование:Болт

Каталожный номер:250200210

Комплект:3

Примечание:

№ на схеме:16

Наименование:ФН в сборе

Каталожный номер:800901152

Комплект:2

Примечание:

№ на схеме:17

Наименование:Гибкий рукав заднего моста

Каталожный номер:252604605

Комплект:1

Примечание:

№ на схеме:18

Наименование:Выпускной патрубок воздухосборника

Каталожный номер:251800292

Комплект:1

Примечание:

№ на схеме:19

Наименование:Воздухосборник

Каталожный номер:252605004

Комплект:1

Примечание:

№ на схеме:20

Наименование:Контроллер с ручным управлением

Каталожный номер:252700222

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт M10х40

Каталожный номер:805000029

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:8

Примечание:

№ на схеме:23

Наименование:Шайба 10

Каталожный номер:805300017

Комплект:4

Примечание:

№ на схеме:24

Наименование:Болт M10х50

Каталожный номер:805000047

Комплект:2

Примечание:

№ на схеме:25

Наименование:Неподвижная опора

Каталожный номер:250200236

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шайба

Каталожный номер:252901180

Комплект:2

Примечание:

№ на схеме:27

Наименование:Прямое соединение

Каталожный номер:250300252

Комплект:1

Примечание:

№ на схеме:28

Наименование:Соединение тройника

Каталожный номер:251800290

Комплект:1

Примечание:

№ на схеме:29

Наименование:Болт

Каталожный номер:252600641

Комплект:1

Примечание:

№ на схеме:30

Наименование:Шаровой клапан 1/4 1/4

Каталожный номер:227301565

Комплект:1

Примечание:

№ на схеме:31

Наименование:Автоматический сливной клапан

Каталожный номер:800701137

Комплект:1

Примечание:

№ на схеме:32

Наименование:Болт M10х30

Каталожный номер:805000043

Комплект:4

Примечание:

№ на схеме:33

Наименование:Шайба 10

Каталожный номер:805300102

Комплект:4

Примечание:
