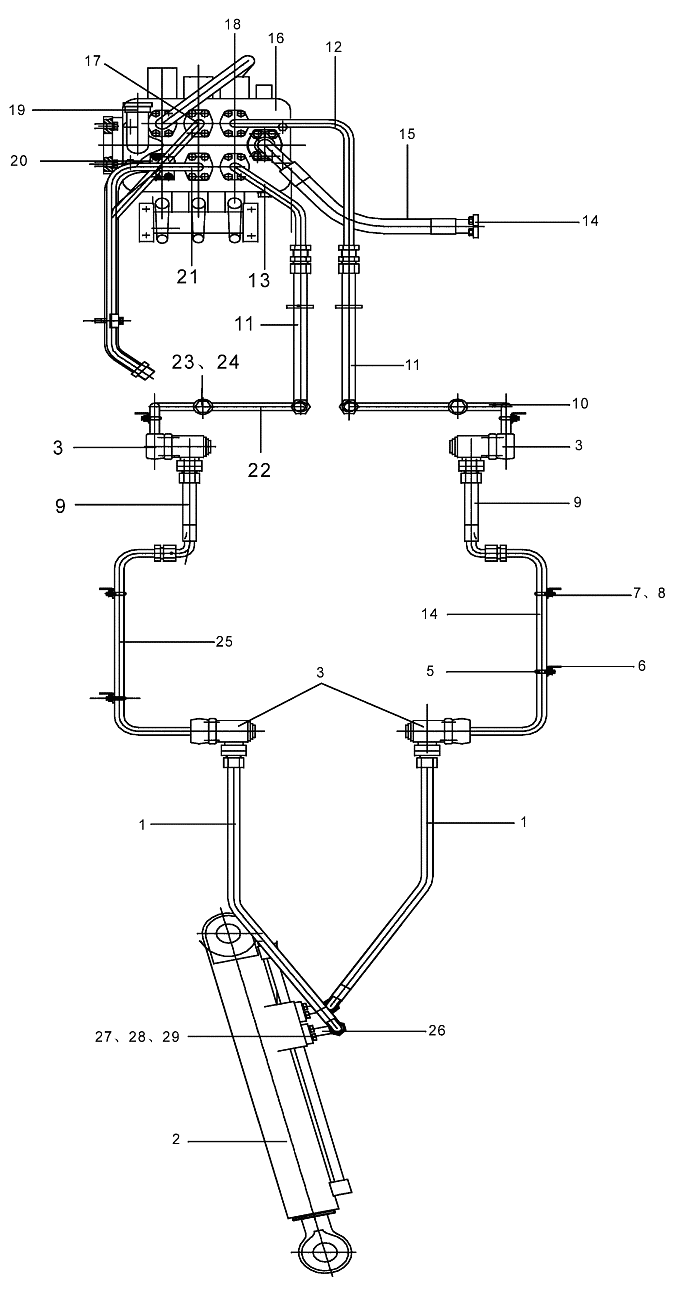

Трехсекционная гидросистема с боковой разгрузкой

← Инструменты Стрела →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Гибкий рукав в сборе

Каталожный номер:250900368

Комплект:2

Примечание:

№ на схеме:2

Наименование:Цилиндр с боковой разгрузки

Каталожный номер:251901748

Комплект:1

Примечание:

№ на схеме:3

Наименование:Поворотный штуцер

Каталожный номер:252101043

Комплект:4

Примечание:

№ на схеме:4

Наименование:Левая стальная труба стрелы

Каталожный номер:250500222

Комплект:1

Примечание:

№ на схеме:5

Наименование:U-образный болт

Каталожный номер:250100362

Комплект:6

Примечание:

№ на схеме:6

Наименование:Стойка

Каталожный номер:251900317

Комплект:6

Примечание:

№ на схеме:7

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:12

Примечание:

№ на схеме:8

Наименование:Гайка M8

Каталожный номер:805200045

Комплект:12

Примечание:

№ на схеме:9

Наименование:Гибкий рукав в сборе

Каталожный номер:250500219

Комплект:2

Примечание:

№ на схеме:10

Наименование:Жесткая труба передней рамы(левая)

Каталожный номер:250500434

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гибкий рукав в сборе

Каталожный номер:250500215

Комплект:2

Примечание:

№ на схеме:12

Наименование:Жесткая труба в сборе

Каталожный номер:250500427

Комплект:1

Примечание:

№ на схеме:13

Наименование:Жесткая труба в сборе

Каталожный номер:250500440

Комплект:1

Примечание:

№ на схеме:14

Наименование:Блок фланцев

Каталожный номер:803164272

Комплект:2

Примечание:

№ на схеме:15

Наименование:Гибкий рукав в сборе

Каталожный номер:251700233

Комплект:1

Примечание:

№ на схеме:16

Наименование:Многоканальный клапан

Каталожный номер:803004040

Комплект:1

Примечание:

№ на схеме:17

Наименование:Масляная труба от распределительного клапана до задней полости цилиндра поворотного ковша

Каталожный номер:250500211

Комплект:1

Примечание:

№ на схеме:18

Наименование:Масляная труба от распределительного клапана до задней полости цилиндра стрелы

Каталожный номер:250500424

Комплект:1

Примечание:

№ на схеме:19

Наименование:Стальная трубка

Каталожный номер:250100810

Комплект:1

Примечание:

№ на схеме:20

Наименование:Масляная труба от распределительного клапана до передней полости цилиндра стрелы

Каталожный номер:250500423

Комплект:1

Примечание:

№ на схеме:21

Наименование:Масляная труба от распределительного клапана до передней полости цилиндра поворотного ковша

Каталожный номер:250500426

Комплект:1

Примечание:

№ на схеме:22

Наименование:Жесткая труба передней рамы (правая)

Каталожный номер:250500433

Комплект:1

Примечание:

№ на схеме:23

Наименование:Пробка M14х1.5

Каталожный номер:803100694

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шайба 14

Каталожный номер:805301410

Комплект:2

Примечание:

№ на схеме:25

Наименование:Правая стальная труба стрелы

Каталожный номер:250500220

Комплект:1

Примечание:

№ на схеме:26

Наименование:Стальная трубка

Каталожный номер:252601597

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт M10х30

Каталожный номер:805000043

Комплект:8

Примечание:

№ на схеме:28

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:8

Примечание:

№ на схеме:29

Наименование:O-образное уплотнительное кольцо

Каталожный номер:801100061

Комплект:2

Примечание:
