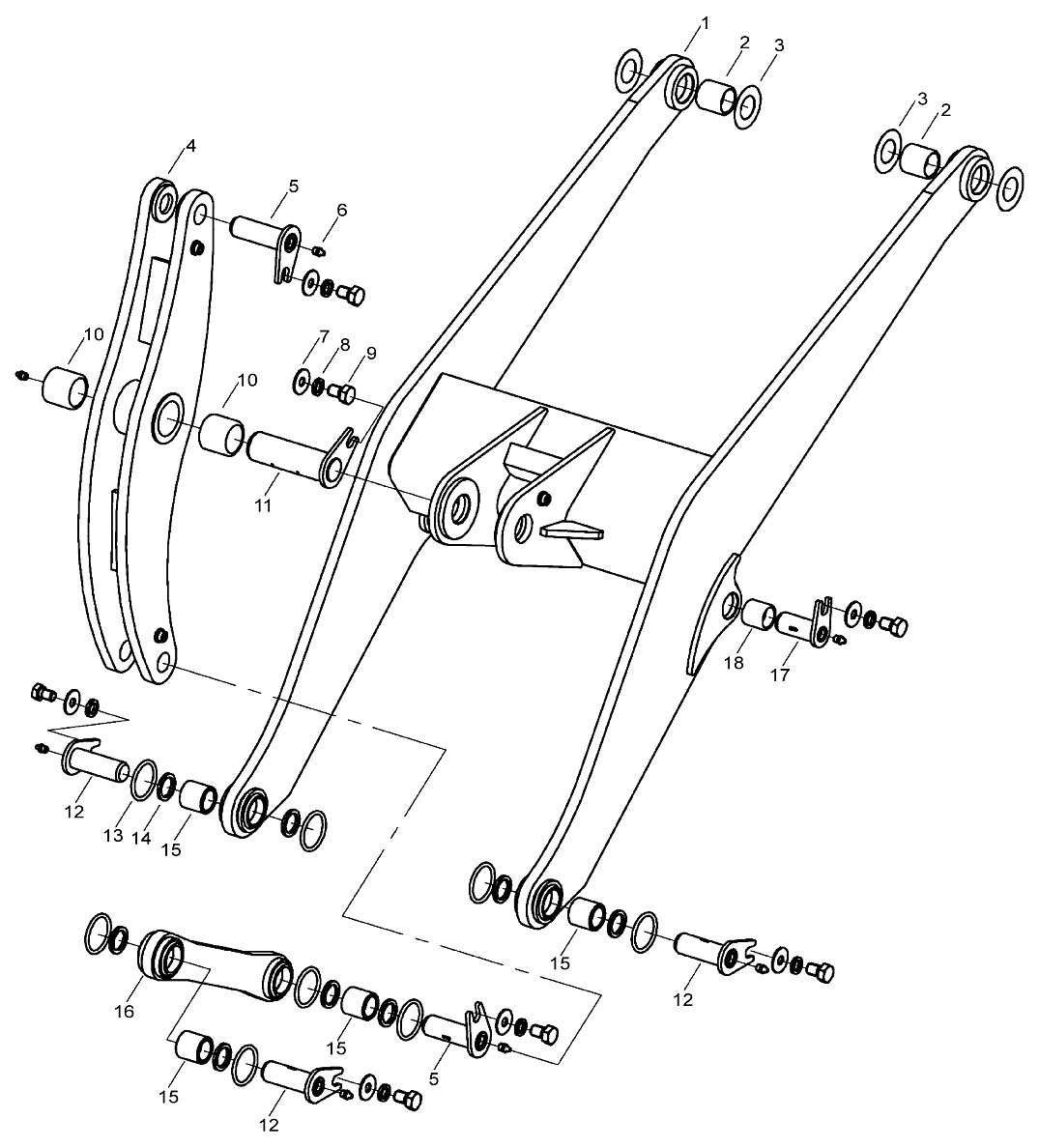

Стрела

← Трехсекционная гидросистема с боковой разгрузкой Перечень ремонтного обслуживания (YUCHAI) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Стрела

Каталожный номер:252605717

Комплект:1

Примечание:

№ на схеме:1

Наименование:Стрела

Каталожный номер:252605707

Комплект:1

Примечание:

№ на схеме:2

Наименование:Втулка вала

Каталожный номер:252600351

Комплект:2

Примечание:

№ на схеме:3

Наименование:Регулирующая шайба

Каталожный номер:252101316

Комплект:4

Примечание:

№ на схеме:4

Наименование:Качалка

Каталожный номер:252600331

Комплект:1

Примечание:

№ на схеме:5

Наименование:Вал пальца конца качалки

Каталожный номер:252600344

Комплект:2

Примечание:

№ на схеме:6

Наименование:Масленка M10х1

Каталожный номер:801100336

Комплект:8

Примечание:

№ на схеме:7

Наименование:Шайба 16

Каталожный номер:805300111

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шайба 16

Каталожный номер:805300011

Комплект:8

Примечание:

№ на схеме:9

Наименование:Болт M16х25

Каталожный номер:805000022

Комплект:8

Примечание:

№ на схеме:10

Наименование:Втулка вала

Каталожный номер:250100245

Комплект:2

Примечание:

№ на схеме:11

Наименование:Вал пальца качалки

Каталожный номер:252600346

Комплект:1

Примечание:

№ на схеме:12

Наименование:Вал штифта ковша-лопаты

Каталожный номер:252600341

Комплект:3

Примечание:

№ на схеме:13

Наименование:O-образное кольцо

Каталожный номер:251900441

Комплект:8

Примечание:

№ на схеме:14

Наименование:Уплотнительное кольцо B60х80х8

Каталожный номер:803164079

Комплект:8

Примечание:

№ на схеме:15

Наименование:Стальная втулка

Каталожный номер:252600343

Комплект:4

Примечание:

№ на схеме:16

Наименование:Рычаг

Каталожный номер:252600605

Комплект:1

Примечание:

№ на схеме:16

Наименование:Рычаг

Каталожный номер:252600336

Комплект:1

Примечание:

№ на схеме:17

Наименование:Вал пальца цилиндра стрелы

Каталожный номер:252600348

Комплект:2

Примечание:

№ на схеме:18

Наименование:Втулка вала

Каталожный номер:252600350

Комплект:2

Примечание:
