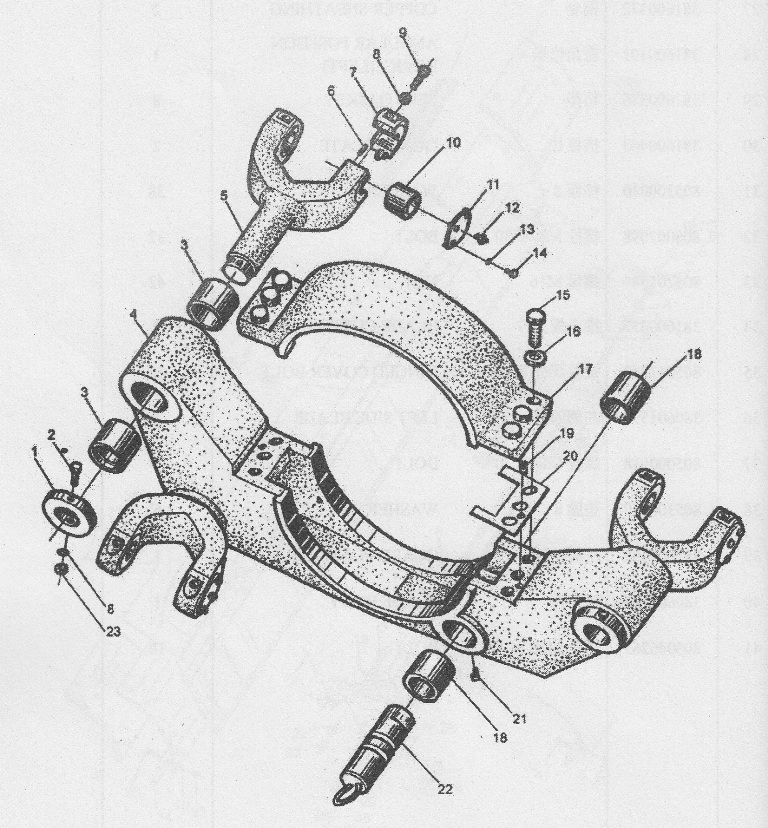

380902141 Swing Chassis Ass’ у

← 380601487 Blade Ass’y 381600381 (GR180D02) Turbine Box →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FIXED RING

Каталожный номер:381600390

Комплект:3

Примечание:

№ на схеме:2

Наименование:BOLT M12X140

Каталожный номер:805000215

Комплект:3

Примечание:

№ на схеме:3

Наименование:COPPER SHEATHING

Каталожный номер:381600397

Комплект:6

Примечание:

№ на схеме:4

Наименование:DOWN SWING FRAME

Каталожный номер:380901103

Комплект:1

Примечание:

№ на схеме:5

Наименование:FORK

Каталожный номер:380900253

Комплект:3

Примечание:

№ на схеме:6

Наименование:PIN B6X28

Каталожный номер:805639021

Комплект:6

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:381600392

Комплект:6

Примечание:

№ на схеме:8

Наименование:WASHER 12

Каталожный номер:805300018

Комплект:15

Примечание:

№ на схеме:9

Наименование:SCREW M12X40

Каталожный номер:805100506

Комплект:12

Примечание:

№ на схеме:10

Наименование:BUSHING

Каталожный номер:381600393

Комплект:6

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:381600391

Комплект:6

Примечание:

№ на схеме:12

Наименование:OIL CUP M10X1

Каталожный номер:801103215

Комплект:6

Примечание:

№ на схеме:13

Наименование:WASHER 6

Каталожный номер:805300030

Комплект:6

Примечание:

№ на схеме:14

Наименование:BOLT M6X16

Каталожный номер:805000322

Комплект:6

Примечание:

№ на схеме:15

Наименование:BOLT M24X100

Каталожный номер:805000270

Комплект:6

Примечание:

№ на схеме:16

Наименование:WASHER 24

Каталожный номер:805300034

Комплект:6

Примечание:

№ на схеме:17

Наименование:UP SWING FRAME

Каталожный номер:380901102

Комплект:1

Примечание:

№ на схеме:18

Наименование:BUSHING

Каталожный номер:381600396

Комплект:2

Примечание:

№ на схеме:19

Наименование:PIN A12X32

Каталожный номер:805639022

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:381601144

Комплект:8

Примечание:

№ на схеме:21

Наименование:SCREW M10X50

Каталожный номер:805105498

Комплект:1

Примечание:

№ на схеме:22

Наименование:TELESCOPIC PIN

Каталожный номер:805604497

Комплект:1

Примечание:

№ на схеме:23

Наименование:NUT 12

Каталожный номер:805200049

Комплект:3

Примечание:
