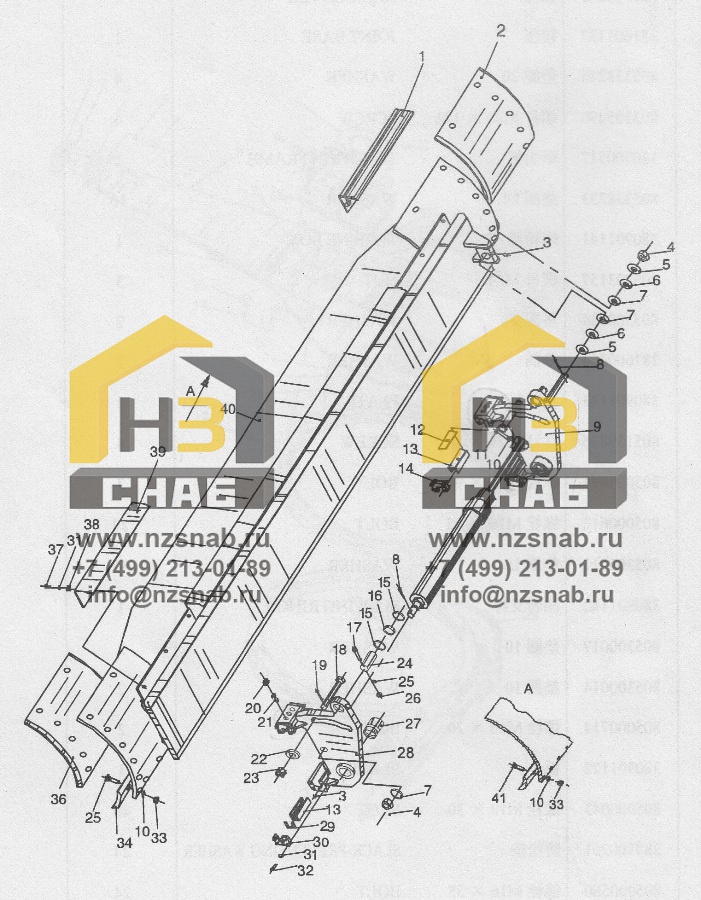

380601487 Blade Ass’y

← 380601591 (GR180D05) Work Equipment 380902141 Swing Chassis Ass’ у →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GUARD PLATE(R.H.)

Каталожный номер:381600466

Комплект:1

Примечание:

№ на схеме:2

Наименование:RIGHT SIDE BLADE

Каталожный номер:380601503

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL CUP M10X1

Каталожный номер:801103215

Комплект:9

Примечание:

№ на схеме:4

Наименование:NUT M30

Каталожный номер:805203800

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER 30

Каталожный номер:805301390

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER 30

Каталожный номер:805301394

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER 30

Каталожный номер:805300118

Комплект:2

Примечание:

№ на схеме:8

Наименование:PIN Ф6.3X60

Каталожный номер:805600061

Комплект:2

Примечание:

№ на схеме:9

Наименование:ANGULAR POSITION DEVICE(RIGHT)

Каталожный номер:381600120

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER 16

Каталожный номер:805300013

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT M16X60

Каталожный номер:805000040

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:381600374

Комплект:2

Примечание:

№ на схеме:13

Наименование:COPPER GROOVE

Каталожный номер:381600371

Комплект:4

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:381600370

Комплект:6

Примечание:

№ на схеме:15

Наименование:RETAINER 55

Каталожный номер:805401237

Комплект:4

Примечание:

№ на схеме:16

Наименование:JOINT BEARING GE35ES

Каталожный номер:800515284

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOLT M10X70

Каталожный номер:805000076

Комплект:2

Примечание:

№ на схеме:18

Наименование:LOCK LEVER

Каталожный номер:381600373

Комплект:2

Примечание:

№ на схеме:19

Наименование:PIN Ф5X30

Каталожный номер:805600014

Комплект:2

Примечание:

№ на схеме:20

Наименование:NUT M16

Каталожный номер:805200116

Комплект:4

Примечание:

№ на схеме:21

Наименование:SCREW M16X40

Каталожный номер:805103536

Комплект:4

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:381600375

Комплект:1

Примечание:

№ на схеме:23

Наименование:NUT M24X2

Каталожный номер:805203820

Комплект:2

Примечание:

№ на схеме:24

Наименование:PIN SHAFT

Каталожный номер:381600105

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER 10

Каталожный номер:805300014

Комплект:2

Примечание:

№ на схеме:26

Наименование:NUT M10

Каталожный номер:805200048

Комплект:2

Примечание:

№ на схеме:27

Наименование:COPPER SHEATHING

Каталожный номер:381600372

Комплект:2

Примечание:

№ на схеме:28

Наименование:ANGULAR POSITION DEVICE(LEFT)

Каталожный номер:381600101

Комплект:1

Примечание:

№ на схеме:29

Наименование:FELT GASKET

Каталожный номер:381600376

Комплект:8

Примечание:

№ на схеме:30

Наименование:GUARD PLATE II

Каталожный номер:381600468

Комплект:2

Примечание:

№ на схеме:31

Наименование:WASHER 8

Каталожный номер:805300010

Комплект:38

Примечание:

№ на схеме:32

Наименование:BOLT M8X30

Каталожный номер:805002098

Комплект:32

Примечание:

№ на схеме:33

Наименование:NUT M16

Каталожный номер:805201544

Комплект:42

Примечание:

№ на схеме:34

Наименование:BLADE CUTTING EDGE

Каталожный номер:381600477

Комплект:2

Примечание:

№ на схеме:35

Наименование:HINGED COVER BOLT Ml6 X 55

Каталожный номер:805011242

Комплект:32

Примечание:

№ на схеме:36

Наименование:LEFT SIDE BLADE

Каталожный номер:380601590

Комплект:2

Примечание:

№ на схеме:37

Наименование:BOLT M8X20

Каталожный номер:805000018

Комплект:6

Примечание:

№ на схеме:38

Наименование:WASHER

Каталожный номер:805300117

Комплект:6

Примечание:

№ на схеме:39

Наименование:GUARD PLATE (L.H.)

Каталожный номер:381600465

Комплект:1

Примечание:

№ на схеме:40

Наименование:BLADE BODY

Каталожный номер:380600106

Комплект:1

Примечание:

№ на схеме:41

Наименование:BOLT М16Х80

Каталожный номер:805046265

Комплект:10

Примечание:
