Compressor Controling Assembly (6CTAA8.3-C)

Compressor Controling Assembly (6CTAA8.3-C)

← Brake System (6CTA8.3-C215) Air Reservoir Assembly →

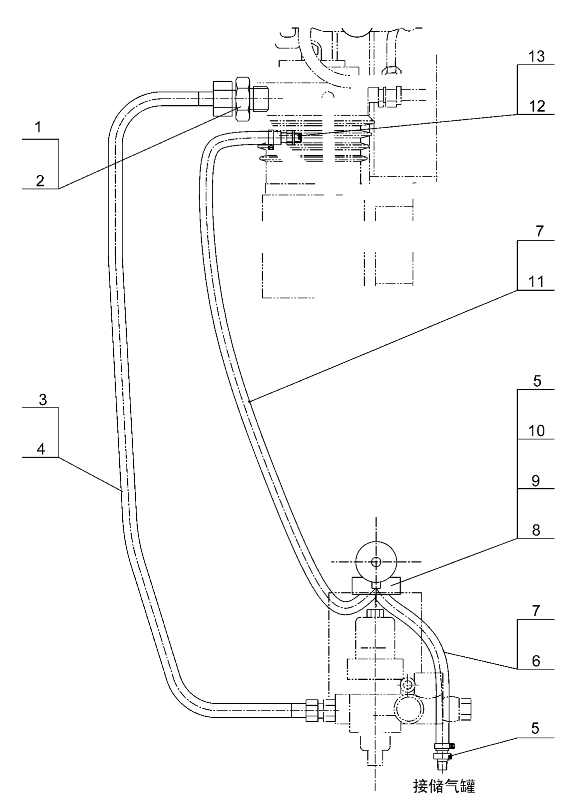

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Joint
Каталожный номер:252800348
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seal Washer
Каталожный номер:250300162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Air Pipe
Каталожный номер:252101749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Seal Washer
Каталожный номер:250200214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Joint
Каталожный номер:252800350
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose B10x700
Каталожный номер:803164028
Комплект:1
Примечание:JB/T8406-2001
0 ₽
шт
№ на схеме:7
Наименование:Clamp 16-25
Каталожный номер:801902706
Комплект:4
Примечание:QC/T619-1999
0 ₽
шт
№ на схеме:8
Наименование:Pressure Valve
Каталожный номер:803702083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M8x70
Каталожный номер:805000437
Комплект:2
Примечание:GB/T5782-2000
0 ₽
шт
№ на схеме:10
Наименование:Washer 8
Каталожный номер:805300010
Комплект:2
Примечание:GB/T93-1987
0 ₽
шт
№ на схеме:11
Наименование:Hose B10x1200
Каталожный номер:803164002
Комплект:1
Примечание:JB/T8406-2001
0 ₽
шт
№ на схеме:12
Наименование:Joint
Каталожный номер:252800349
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Seal Washer 10
Каталожный номер:805301409
Комплект:1
Примечание:Q/SC1294-2000
