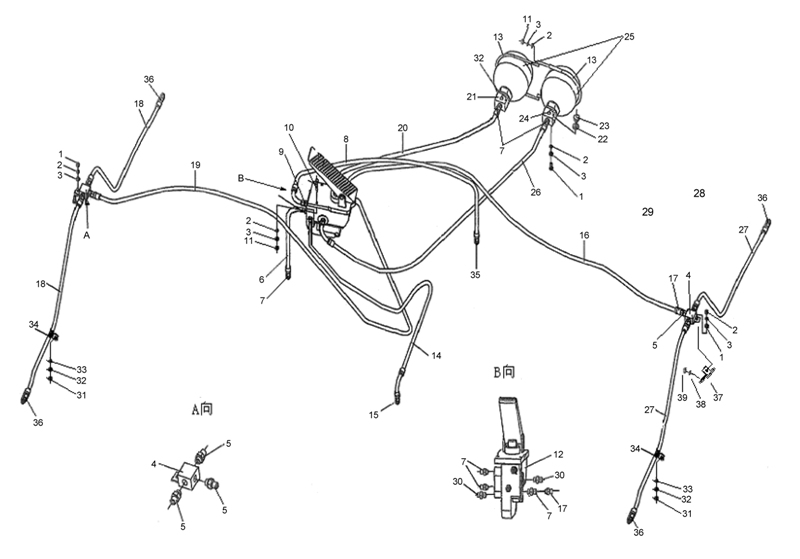

Brake System (6CTA8.3-C215)

← Brake System (SC11CB220G2B1) Compressor Controling Assembly (6CTAA8.3-C) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x20

Каталожный номер:805000018

Комплект:10

Примечание:GB/T5783-2000

№ на схеме:2

Наименование:Washer 8

Каталожный номер:805300010

Комплект:17

Примечание:GB/T93-1987

№ на схеме:3

Наименование:Washer 8

Каталожный номер:805300069

Комплект:17

Примечание:GB/T97.1-2002

№ на схеме:4

Наименование:T Joint Block

Каталожный номер:252000123

Комплект:2

Примечание:

№ на схеме:5

Наименование:Joint

Каталожный номер:803164288

Комплект:6

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:252100920

Комплект:1

Примечание:

№ на схеме:7

Наименование:Joint

Каталожный номер:803164249

Комплект:10

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:252100921

Комплект:1

Примечание:

№ на схеме:9

Наименование:Joint

Каталожный номер:803164248

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M8x45

Каталожный номер:805000237

Комплект:3

Примечание:GB/T5783-2000

№ на схеме:11

Наименование:Nut M8

Каталожный номер:805200045

Комплект:7

Примечание:GB/T6170-2000

№ на схеме:12

Наименование:Modulating Valve Assy

Каталожный номер:800901160

Комплект:1

Примечание:

№ на схеме:13

Наименование:U Bolt

Каталожный номер:252400294

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:252100922

Комплект:1

Примечание:

№ на схеме:15

Наименование:Joint

Каталожный номер:803164268

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:252100923

Комплект:1

Примечание:

№ на схеме:17

Наименование:Joint

Каталожный номер:803164245

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:252100927

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:252100926

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:252100925

Комплект:1

Примечание:

№ на схеме:21

Наименование:Joint

Каталожный номер:252100919

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 27

Каталожный номер:805301416

Комплект:2

Примечание:Q/SC1294-2000

№ на схеме:23

Наименование:Washer 14

Каталожный номер:805301410

Комплект:2

Примечание:Q/SC1294-2000

№ на схеме:24

Наименование:Screw Plug 14x1.5

Каталожный номер:803107807

Комплект:2

Примечание:JB/T1000-1977

№ на схеме:25

Наименование:Accumulator Assy

Каталожный номер:803004073

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:252100924

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:252100954

Комплект:2

Примечание:

№ на схеме:28

Наименование:Plate

Каталожный номер:252400486

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:252400487

Комплект:4

Примечание:

№ на схеме:30

Наименование:Joint

Каталожный номер:803164238

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M10x16

Каталожный номер:805000068

Комплект:4

Примечание:GB/T5783-2000

№ на схеме:32

Наименование:Washer 10

Каталожный номер:805300014

Комплект:4

Примечание:GB/T93-1987

№ на схеме:33

Наименование:Lock Washer 10

Каталожный номер:805300017

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:34

Наименование:Clamp

Каталожный номер:803604564

Комплект:4

Примечание:

№ на схеме:35

Наименование:Joint

Каталожный номер:803164288

Комплект:1

Примечание:

№ на схеме:36

Наименование:Joint

Каталожный номер:803164305

Комплект:4

Примечание:
