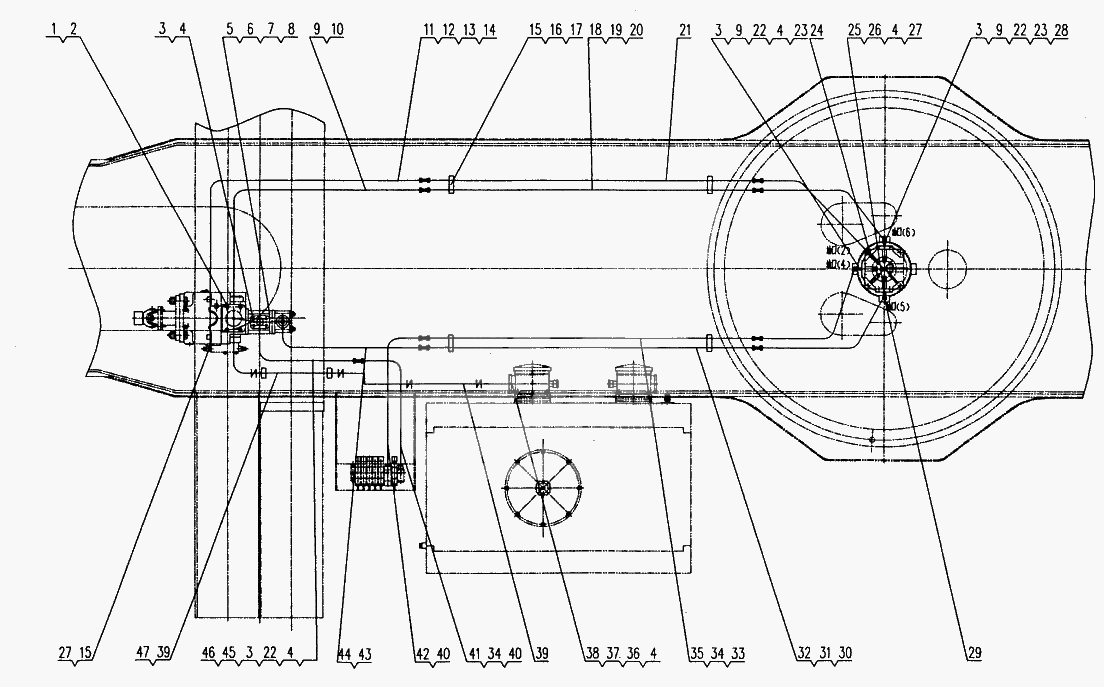

Гидросистема-3

← Гидросистема-2 Гидросистема-4 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16x30

Каталожный номер:10420175

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 16

Каталожный номер:10440002

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M10x20

Каталожный номер:10420146

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer 10

Каталожный номер:10440006

Комплект:16

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:10440001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal ring 30x1, 8 G

Каталожный номер:10130451

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8x30

Каталожный номер:10420127

Комплект:4

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:QY65K.65.3.1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:20130008

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pipe coupling

Каталожный номер:20120490

Комплект:2

Примечание:

№ на схеме:11

Наименование:Tube connection

Каталожный номер:Tube connection

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steelpipe d.10x1,5

Каталожный номер:QY65K.65.3-5

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe connection

Каталожный номер:Pipe connection

Комплект:2

Примечание:

№ на схеме:15

Наименование:Slide guide

Каталожный номер:11211030

Комплект:4

Примечание:

№ на схеме:16

Наименование:Clip

Каталожный номер:11210408

Комплект:4

Примечание:

№ на схеме:17

Наименование:Clip

Каталожный номер:11210922

Комплект:4

Примечание:

№ на схеме:18

Наименование:Steel pipe d.30x2

Каталожный номер:QY65K.65.3-9

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe connection

Каталожный номер:20120947

Комплект:2

Примечание:

№ на схеме:23

Наименование:Flange

Каталожный номер:QY65K.65.3-8

Комплект:2

Примечание:

№ на схеме:25

Наименование:Flange

Каталожный номер:QY65K.65.3.7

Комплект:1

Примечание:

№ на схеме:26

Наименование:O seal ring 32.92x3.53

Каталожный номер:20130067

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M10x35

Каталожный номер:10420070

Комплект:4

Примечание:

№ на схеме:31

Наименование:Pipe coupling

Каталожный номер:20121016

Комплект:2

Примечание:

№ на схеме:32

Наименование:Steel pipe d.22x2

Каталожный номер:QY65K.65.3-6

Комплект:1

Примечание:

№ на схеме:35

Наименование:Steel pipe d.18 x2

Каталожный номер:QY65K.65.3-4

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M10x30

Каталожный номер:Bolt M10x30

Комплект:4

Примечание:

№ на схеме:37

Наименование:O real ring 97.5x3.55G

Каталожный номер:10130102

Комплект:1

Примечание:

№ на схеме:38

Наименование:Flange

Каталожный номер:QY65K.65.3.10B

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clamp

Каталожный номер:11210107

Комплект:4

Примечание:

№ на схеме:40

Наименование:Pipe connection

Каталожный номер:20122323

Комплект:2

Примечание:

№ на схеме:41

Наименование:Steel pipe d.18 x2

Каталожный номер:QY65K.65.3-3

Комплект:1

Примечание:

№ на схеме:42

Наименование:Steel pipe d.18x2

Каталожный номер:QY65K.65.3-2

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose connection 16-1000

Каталожный номер:Hose connection

Комплект:1

Примечание:

№ на схеме:44

Наименование:Flange

Каталожный номер:Flange

Комплект:1

Примечание:

№ на схеме:45

Наименование:Seal ring

Каталожный номер:Seal ring

Комплект:1

Примечание:

№ на схеме:47

Наименование:Low pressure tube

Каталожный номер:11211167

Комплект:1

Примечание:
