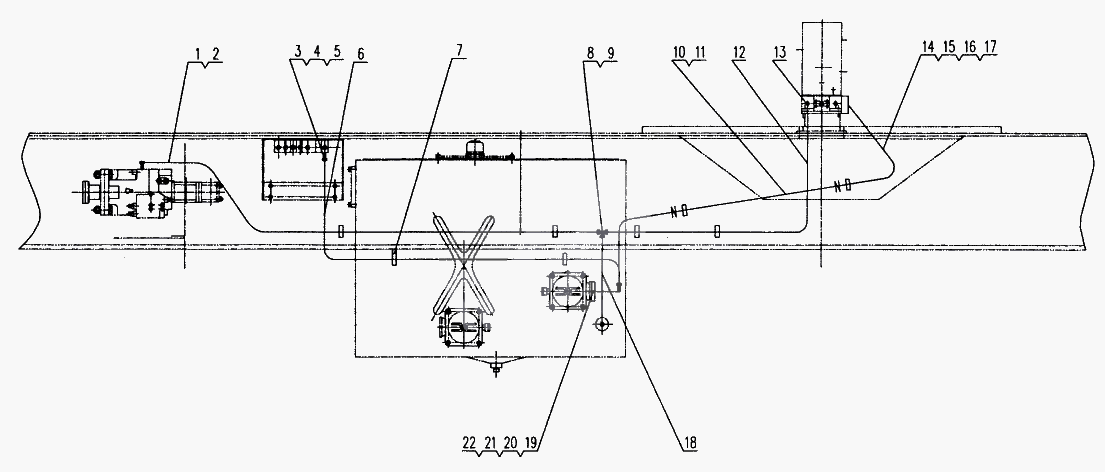

Гидросистема-2

← Гидросистема-1 Гидросистема-3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose connection

Каталожный номер:10124304

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe connection

Каталожный номер:20121681

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steel pipe d.18 x2

Каталожный номер:QY65K.65.2-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:20430005

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cutting ferrule

Каталожный номер:20120053

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pipe connection

Каталожный номер:20122323

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clip

Каталожный номер:11210408

Комплект:2

Примечание:

№ на схеме:8

Наименование:Tee coupling connection

Каталожный номер:20120713

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe connection

Каталожный номер:20120759

Комплект:1

Примечание:

№ на схеме:10

Наименование:Throat clip

Каталожный номер:11210345

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:Hose

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose connection

Каталожный номер:10122769

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe connection

Каталожный номер:20120959

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:QY65K.65.2.4

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 12

Каталожный номер:10440010

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M12x35

Каталожный номер:10410625

Комплект:4

Примечание:

№ на схеме:17

Наименование:O seal ring 51.5x2.65G

Каталожный номер:10130226

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose connection

Каталожный номер:10120897

Комплект:1

Примечание:

№ на схеме:19

Наименование:Flange

Каталожный номер:QY65K.65.2.2

Комплект:1

Примечание:

№ на схеме:20

Наименование:O seal ring 100x2.65G

Каталожный номер:10130101

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 10

Каталожный номер:10440006

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M10x25

Каталожный номер:10410568

Комплект:4

Примечание:
