STEERING CLUTCH

← BEVEL GEAR AND SHAFT BRAKE BAND AND LINKAGE →

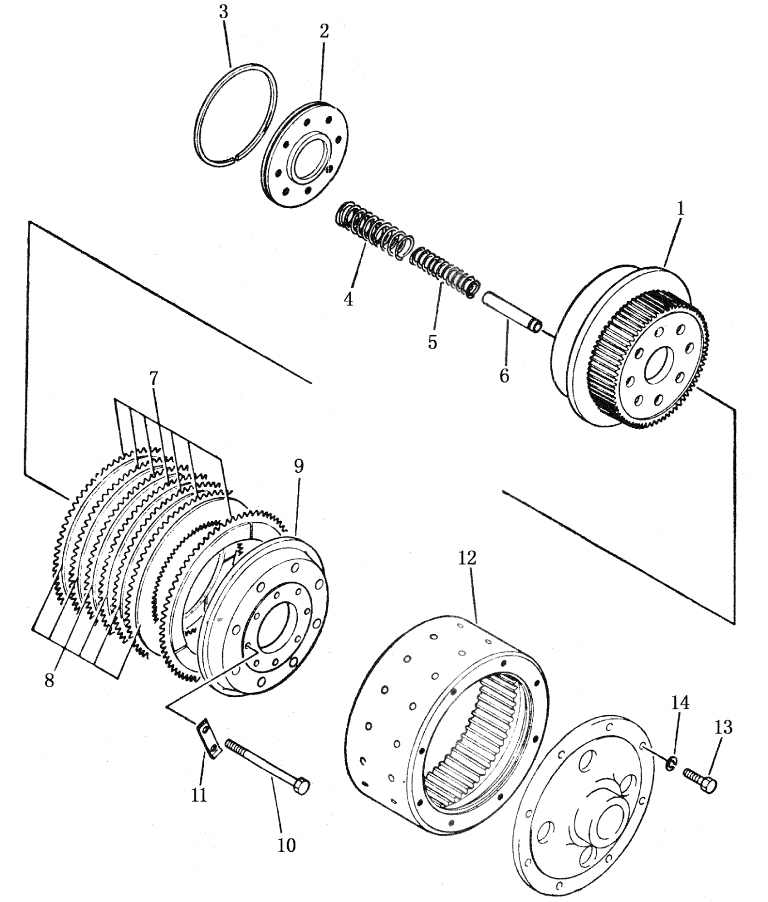

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:steering clutch ass’ y

Каталожный номер:154-22-10001

Комплект:2

Примечание:

№ на схеме:2

Наименование:piston

Каталожный номер:175-22-21141

Комплект:1

Примечание:

№ на схеме:3

Наименование:ring, seal

Каталожный номер:175-22-21190

Комплект:1

Примечание:

№ на схеме:4

Наименование:spring, large

Каталожный номер:175-22-21170

Комплект:8

Примечание:

№ на схеме:5

Наименование:spring, small

Каталожный номер:175-22-21180

Комплект:8

Примечание:

№ на схеме:6

Наименование:sleeve

Каталожный номер:154-22-11210

Комплект:8

Примечание:

№ на схеме:7

Наименование:disk

Каталожный номер:175-22-11230

Комплект:7

Примечание:

№ на схеме:8

Наименование:plate

Каталожный номер:175-22-21160

Комплект:6

Примечание:

№ на схеме:9

Наименование:plate

Каталожный номер:175-22-21131

Комплект:1

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:154-22-12111

Комплект:8

Примечание:

№ на схеме:11

Наименование:washer, lock

Каталожный номер:175-22-21250

Комплект:4

Примечание:

№ на схеме:12

Наименование:drum, clutch outer

Каталожный номер:154-22-11111

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:01010-51850

Комплект:8

Примечание:

№ на схеме:14

Наименование:washer, spring

Каталожный номер:01602-21854

Комплект:8

Примечание:

№ на схеме:303-1

Наименование:drum, clutch inner

Каталожный номер:154-22-11122

Комплект:1

Примечание:
