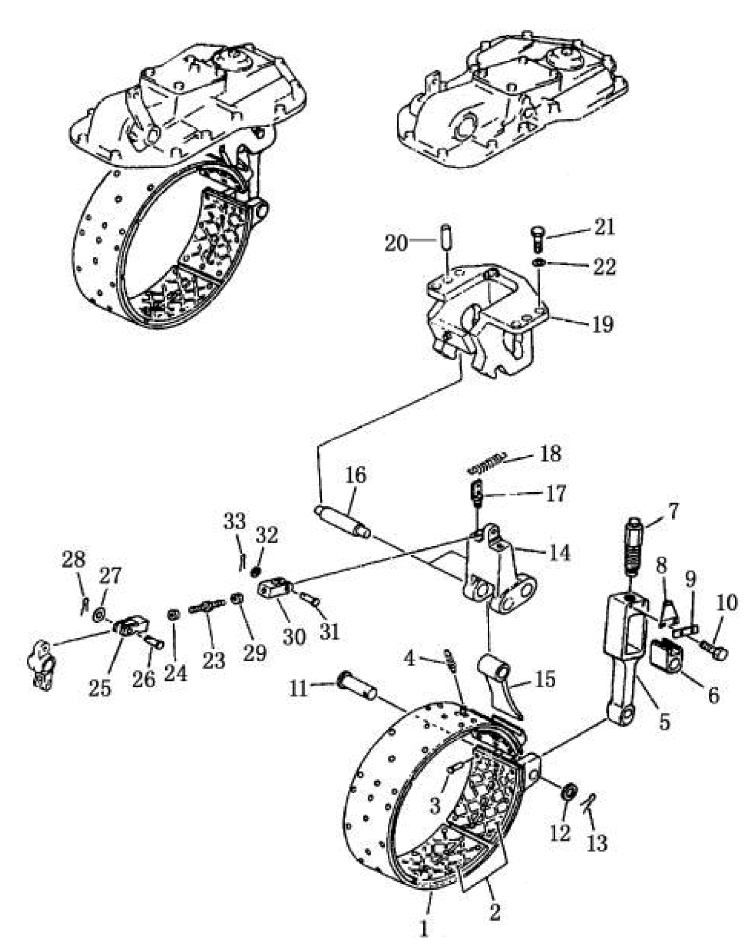

BRAKE BAND AND LINKAGE

← STEERING CLUTCH BRAKEING CASE COVER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Steering and brake ass' y

Каталожный номер:23Y-17B-00000

Комплект:

Примечание:

№ на схеме:2

Наименование:lining brake

Каталожный номер:154-33-13110

Комплект:6

Примечание:

№ на схеме:3

Наименование:rivet

Каталожный номер:04412-00512

Комплект:60

Примечание:

№ на схеме:4

Наименование:spring

Каталожный номер:100-33-13120

Комплект:2

Примечание:

№ на схеме:5

Наименование:rod

Каталожный номер:154-33-11530

Комплект:2

Примечание:

№ на схеме:6

Наименование:block

Каталожный номер:154-33-11540

Комплект:2

Примечание:

№ на схеме:7

Наименование:bolt adjusting

Каталожный номер:154-33-11550

Комплект:2

Примечание:

№ на схеме:8

Наименование:spring

Каталожный номер:154-33-11610

Комплект:2

Примечание:

№ на схеме:9

Наименование:plate lock

Каталожный номер:154-33-11620

Комплект:2

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:01010-51016

Комплект:4

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:154-33-11510

Комплект:2

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:154-33-11520

Комплект:2

Примечание:

№ на схеме:13

Наименование:pin cotter

Каталожный номер:04050-04040

Комплект:2

Примечание:

№ на схеме:14

Наименование:lever

Каталожный номер:154-33-11570

Комплект:2

Примечание:

№ на схеме:15

Наименование:end

Каталожный номер:154-33-11560

Комплект:2

Примечание:

№ на схеме:16

Наименование:shaft

Каталожный номер:175-33-24260

Комплект:4

Примечание:

№ на схеме:17

Наименование:seat

Каталожный номер:154-33-11650

Комплект:2

Примечание:

№ на схеме:18

Наименование:spring

Каталожный номер:150-33-12171

Комплект:2

Примечание:

№ на схеме:19

Наименование:bracket R.H

Каталожный номер:154-33-11632

Комплект:1

Примечание:

№ на схеме:19

Наименование:bracket L.H

Каталожный номер:154-33-11642

Комплект:1

Примечание:

№ на схеме:20

Наименование:pin dowel

Каталожный номер:154-33-11720

Комплект:4

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:01010-51850

Комплект:8

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:01643-31845

Комплект:8

Примечание:

№ на схеме:23

Наименование:bolt adjusting

Каталожный номер:155-33-11130

Комплект:2

Примечание:

№ на схеме:24

Наименование:nut

Каталожный номер:01583-11610

Комплект:2

Примечание:

№ на схеме:25

Наименование:yoke

Каталожный номер:154-33-22150

Комплект:2

Примечание:

№ на схеме:26

Наименование:pin

Каталожный номер:04205-11645

Комплект:2

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:01641-21626

Комплект:2

Примечание:

№ на схеме:28

Наименование:pin cotter

Каталожный номер:04050-14025

Комплект:2

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:01508-21610

Комплект:2

Примечание:

№ на схеме:30

Наименование:yoke

Каталожный номер:154-33-22360

Комплект:2

Примечание:

№ на схеме:31

Наименование:pin

Каталожный номер:04205-11645

Комплект:2

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:01641-21626

Комплект:2

Примечание:

№ на схеме:33

Наименование:pin cotter

Каталожный номер:04050-14025

Комплект:2

Примечание:

№ на схеме:304-1

Наименование:band brake

Каталожный номер:154-33-11111

Комплект:1

Примечание:
