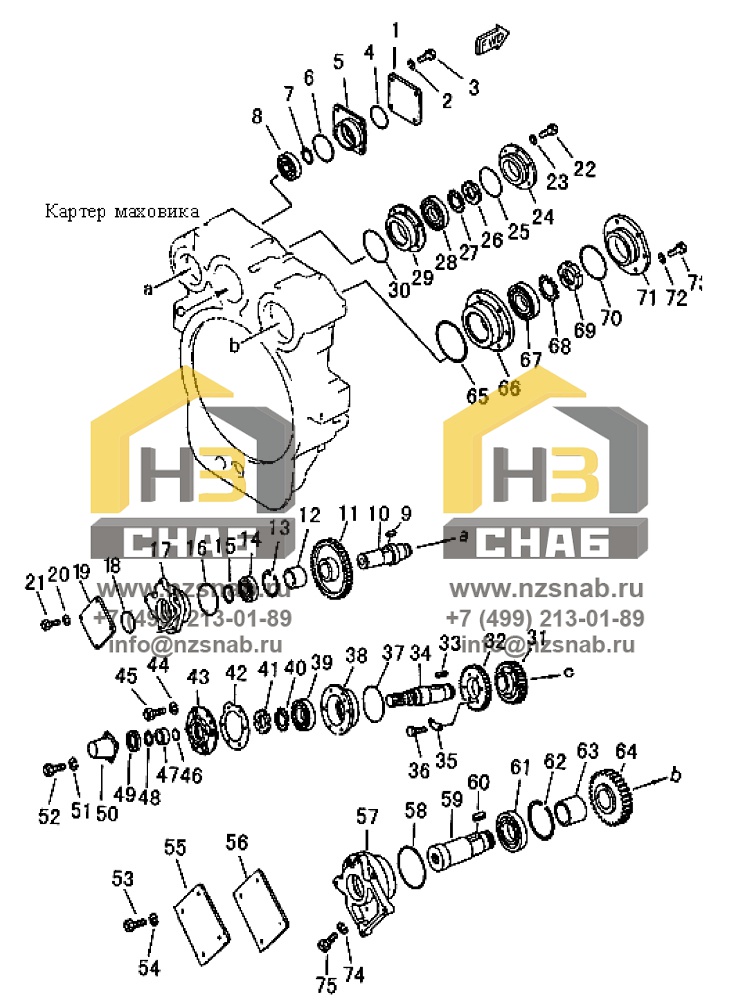

картер маховика в сборе 3

Каталожный номер:16Y-02A-00016

Комплект:1

Примечание:

№ на схеме:2

Каталожный номер:01602-21030

Комплект:4

Примечание:

№ на схеме:3

Каталожный номер:01010-51040

Комплект:4

Примечание:

№ на схеме:4

Каталожный номер:07000-62075

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:16Y-02A-00017

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:07000-63088

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо стопорное 40

Каталожный номер:04064-04018

Комплект:1

Примечание:

№ на схеме:8

Наименование:Подшипник шариковый 208

Каталожный номер:GB276-82

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шпонка 12x36

Каталожный номер:04000-11236

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ось

Каталожный номер:16Y-02A-00015

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:16Y-02A-00019

Комплект:1

Примечание:

№ на схеме:12

Наименование:Проставка

Каталожный номер:16Y-02A-00020

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:04065-08530

Комплект:1

Примечание:

№ на схеме:14

Наименование:Подшипник шариковый 209

Каталожный номер:GB276-82

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:04064-04518

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:07000-62095

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:16Y-02A-00021

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:07000-62075

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:16Y-02A-00022

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:01602-21030

Комплект:4

Примечание:

№ на схеме:21

Каталожный номер:01010' 51025

Комплект:4

Примечание:

№ на схеме:22

Каталожный номер:01010-51240

Комплект:6

Примечание:

№ на схеме:23

Каталожный номер:01602-21236

Комплект:6

Примечание:

№ на схеме:24

Каталожный номер:16Y-02A-00013

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:07000-65110

Комплект:1

Примечание:

№ на схеме:26

Наименование:Гайка

Каталожный номер:01530-06214

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:01658-16233

Комплект:2

Примечание:

№ на схеме:28

Наименование:Роликоподшипник цилиндрический C4G2213

Каталожный номер:GB283-87

Комплект:1

Примечание:

№ на схеме:29

Наименование:Крышка подшипника

Каталожный номер:16Y-02A-00012

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:07000-63130

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:16Y-02A-00011

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:16Y-02A-00010

Комплект:1

Примечание:

№ на схеме:33

Наименование:Шпонка

Каталожный номер:04000-11863

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ось

Каталожный номер:16Y-02A-00014

Комплект:1

Примечание:

№ на схеме:35

Наименование:Шайба стопорная

Каталожный номер:16Y-02A-00018

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:01010-31045

Комплект:1

Примечание:

№ на схеме:37

Наименование:Кольцо круглого сечения 132x3,55

Каталожный номер:GB3452 • 1-82

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:16Y-02A-00026

Комплект:1

Примечание:

№ на схеме:39

Наименование:Подшипник шариковый 213

Каталожный номер:GB276-82

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:01658-16233

Комплект:2

Примечание:

№ на схеме:41

Наименование:Гайка

Каталожный номер:01530-06214

Комплект:2

Примечание:

№ на схеме:42

Наименование:Сальник

Каталожный номер:16Y-02A-00027

Комплект:1

Примечание:

№ на схеме:43

Наименование:Крышка подшипника

Каталожный номер:16Y-02A-00023

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:01602-21236

Комплект:6

Примечание:

№ на схеме:45

Каталожный номер:01010-51240

Комплект:6

Примечание:

№ на схеме:46

Каталожный номер:07000-63040

Комплект:1

Примечание:

№ на схеме:47

Наименование:Проставка

Каталожный номер:16Y-02A-00025

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:04064-04518

Комплект:1

Примечание:

№ на схеме:49

Наименование:Уплотнение масляное

Каталожный номер:07012-00060

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:16Y-02A-00024

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:01602-20619

Комплект:4

Примечание:

№ на схеме:52

Каталожный номер:01010-50612

Комплект:4

Примечание:

№ на схеме:53

Каталожный номер:01010-51290

Комплект:4

Примечание:

№ на схеме:54

Каталожный номер:01602-21236

Комплект:4

Примечание:

№ на схеме:55

Каталожный номер:16Y-02A-00039

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:16Y-02A-00040

Комплект:1

Примечание:

№ на схеме:57

Каталожный номер:16Y-02A-00038

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:07000-62135

Комплект:1

Примечание:

№ на схеме:59

Наименование:Ось

Каталожный номер:16Y-02A-00033

Комплект:1

Примечание:

№ на схеме:60

Наименование:Шпонка

Каталожный номер:04000-11850

Комплект:1

Примечание:

№ на схеме:61

Наименование:Подшипник шариковый 214

Каталожный номер:GB276-82

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:16Y-02A-00037

Комплект:1

Примечание:

№ на схеме:63

Наименование:Проставка

Каталожный номер:16Y-02A-00036

Комплект:1

Примечание:

№ на схеме:64

Каталожный номер:16Y-02A-00041

Комплект:1

Примечание:

№ на схеме:65

Наименование:Кольцо круглого сечения 132x3,55

Каталожный номер:GB3452-1-82

Комплект:1

Примечание:

№ на схеме:66

Каталожный номер:16Y-02A-00034

Комплект:1

Примечание:

№ на схеме:67

Наименование:Роликоподшипник цилиндрический C4G2213

Каталожный номер:GB283-87

Комплект:1

Примечание:

№ на схеме:68

Каталожный номер:01658-16233

Комплект:1

Примечание:

№ на схеме:69

Наименование:Гайка

Каталожный номер:01530-06214

Комплект:1

Примечание:

№ на схеме:70

Каталожный номер:07000-65110

Комплект:1

Примечание:

№ на схеме:71

Наименование:Крышка подшипника

Каталожный номер:16Y-02A-00034

Комплект:1

Примечание:

№ на схеме:72

Каталожный номер:01602-21236

Комплект:6

Примечание:

№ на схеме:74

Каталожный номер:01010-51245

Комплект:6

Примечание:

№ на схеме:75

Каталожный номер:01602-21236

Комплект:6

Примечание:
