картер маховика в сборе 2

картер маховика в сборе 2

← картер маховика в сборе 1 картер маховика в сборе 3 →

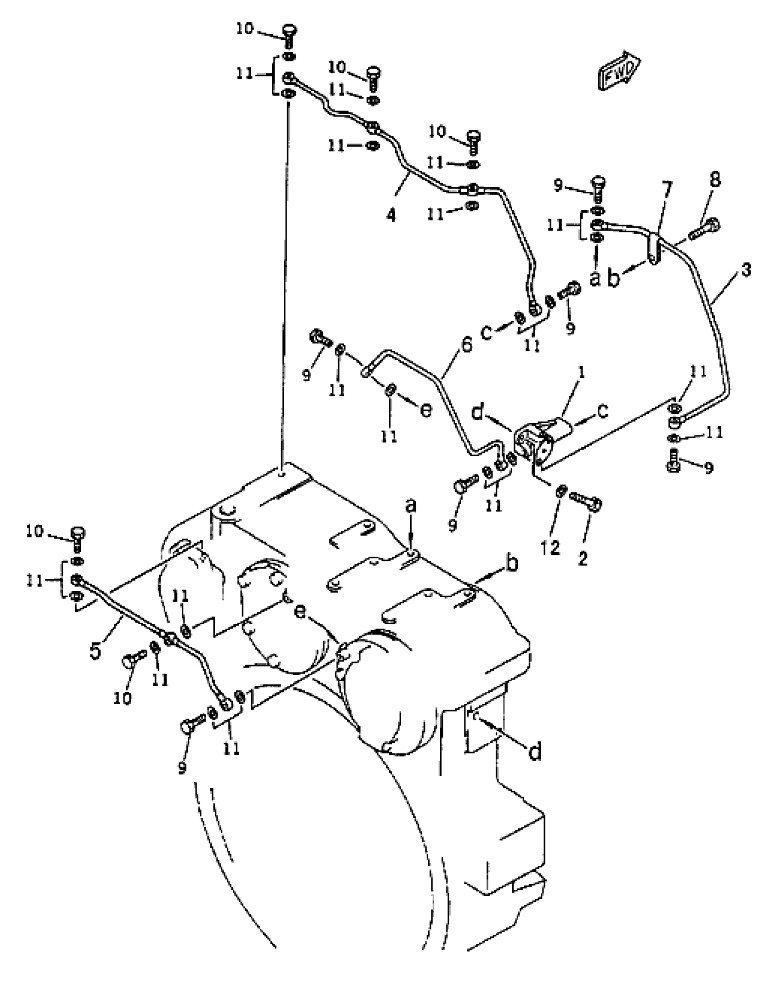

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Фланец
Каталожный номер:16Y-02A-00032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Болт
Каталожный номер:01010-51030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Трубка
Каталожный номер:16Y-02A-30000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Трубка
Каталожный номер:16Y-02A-20000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Трубка
Каталожный номер:16Y-02A-10000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Трубка
Каталожный номер:16Y-02A-40000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Хомут
Каталожный номер:16Y-02A-60000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт
Каталожный номер:01010-51240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт
Каталожный номер:16Y-02A-00004
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Болт
Каталожный номер:16Y-02A-00003
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба
Каталожный номер:07005-01012
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба пружинная
Каталожный номер:01602-21030
Комплект:2
Примечание:
