TRACK SHOE (STD TYPE)

TRACK SHOE (STD TYPE)

← IDLER TRACK SHOE (SWAMP TYPE) →

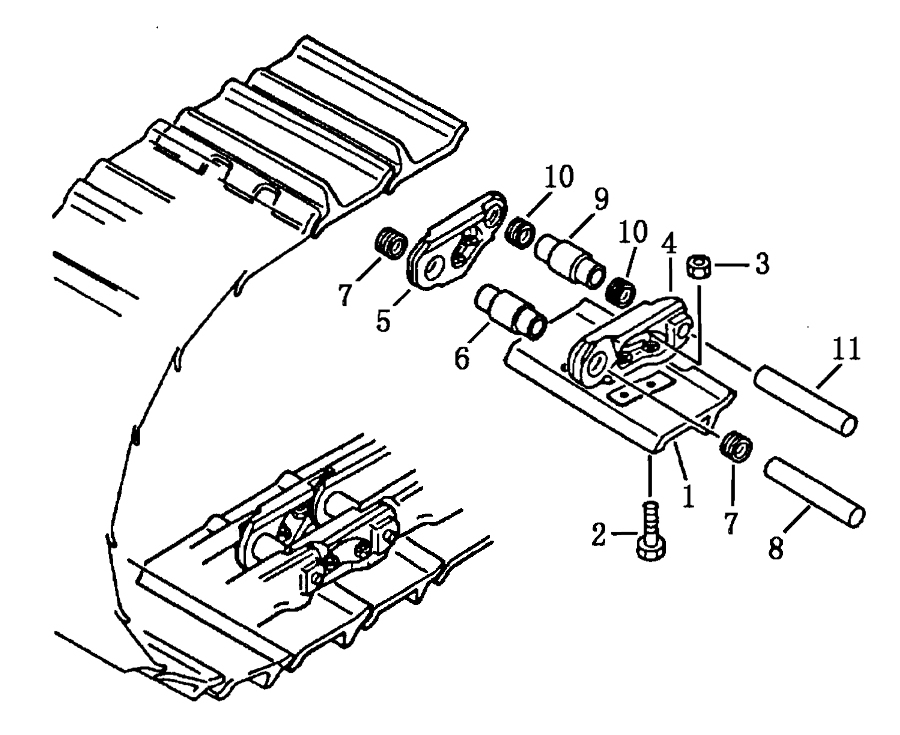

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:track shoe ass’y
Каталожный номер:10Y-41-00000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:track shoe
Каталожный номер:190MA-00146
Комплект:76
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:bolt
Каталожный номер:190MA-00063
Комплект:304
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:nut
Каталожный номер:190MA-00061
Комплект:304
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:link, track, l.h
Каталожный номер:190MA-00011
Комплект:76
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:link, track, r.h
Каталожный номер:190MA-00021
Комплект:76
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bushing
Каталожный номер:190MA-00031
Комплект:74
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:seal, dust
Каталожный номер:190MA-00051
Комплект:148
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:pin
Каталожный номер:190MA-00041
Комплект:74
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bushing, master
Каталожный номер:190MA-00032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:seal, dust, master
Каталожный номер:190MA-00052
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:pin, master
Каталожный номер:190MA-00042
Комплект:2
Примечание:
