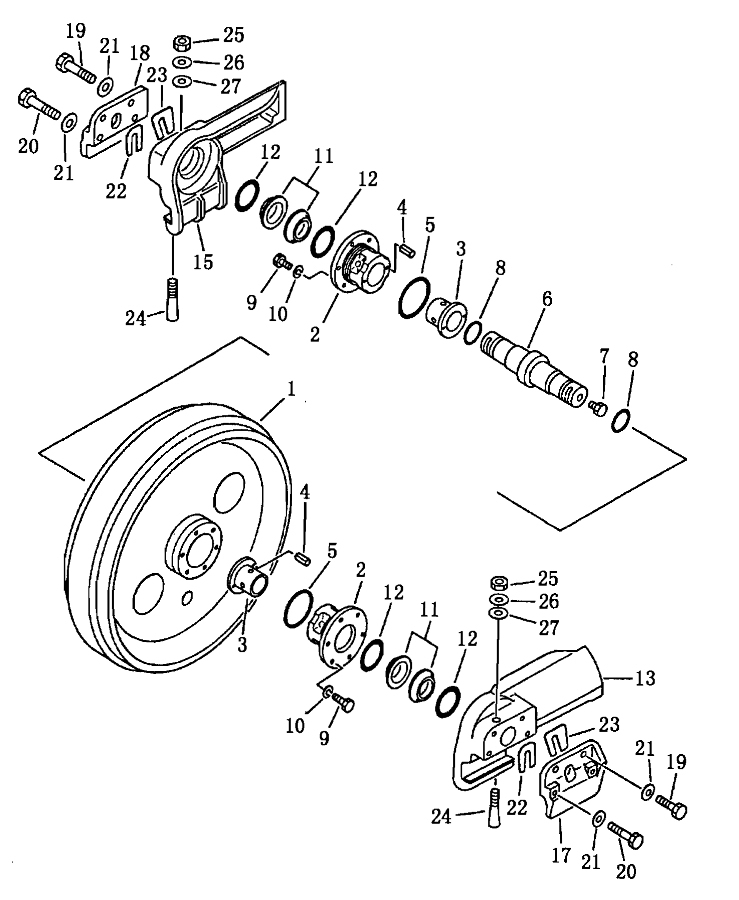

IDLER

← TRACK ROLLER TRACK SHOE (STD TYPE) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:idler

Каталожный номер:10Y-40-03000

Комплект:2

Примечание:

№ на схеме:1

Наименование:housing, idler

Каталожный номер:10Y-40-03300

Комплект:2

Примечание:

№ на схеме:2

Наименование:bushing

Каталожный номер:10Y-40-03201

Комплект:2

Примечание:

№ на схеме:3

Наименование:bushing

Каталожный номер:10Y-40-03202

Комплект:2

Примечание:

№ на схеме:4

Наименование:pin

Каталожный номер:04025-00512

Комплект:4

Примечание:

№ на схеме:5

Наименование:0-ring

Каталожный номер:07000-02095

Комплект:4

Примечание:

№ на схеме:6

Наименование:shaft

Каталожный номер:10Y-40-03004

Комплект:2

Примечание:

№ на схеме:7

Наименование:plug

Каталожный номер:07052-01624

Комплект:2

Примечание:

№ на схеме:8

Наименование:0-ring

Каталожный номер:07000-03048

Комплект:4

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:01010-31025

Комплект:24

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:01643-31032

Комплект:24

Примечание:

№ на схеме:11

Наименование:ring seal, floating

Каталожный номер:10Y-40-03003

Комплект:4

Примечание:

№ на схеме:12

Наименование:0-ring

Каталожный номер:10Y-40-03002

Комплект:4

Примечание:

№ на схеме:13

Наименование:bracket, L. H

Каталожный номер:10Y-40-03100

Комплект:2

Примечание:

№ на схеме:15

Наименование:bracket, R. H

Каталожный номер:10Y-40-03400

Комплект:2

Примечание:

№ на схеме:17

Наименование:plate l.h

Каталожный номер:10Y-40-03001

Комплект:2

Примечание:

№ на схеме:18

Наименование:plate r.h

Каталожный номер:10Y-40-03005

Комплект:2

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-31645

Комплект:8

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:01010-31665

Комплект:8

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:01643-31645

Комплект:16

Примечание:

№ на схеме:22

Наименование:shim, adjusting

Каталожный номер:10Y-40-03006

Комплект:44

Примечание:

№ на схеме:23

Наименование:shim, adjusting

Каталожный номер:10Y-40-03007

Комплект:44

Примечание:

№ на схеме:24

Наименование:pin, dowel

Каталожный номер:16Y-40-03001

Комплект:4

Примечание:

№ на схеме:25

Наименование:nut

Каталожный номер:01582-11613

Комплект:4

Примечание:

№ на схеме:26

Наименование:washer, spring

Каталожный номер:01643-31645

Комплект:4

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:01640-21626

Комплект:4

Примечание:
