TORQFLOW TRANSMISSION REAR CASE

← TORQFLOW TRANSMISSION CASE FORWARD AND REVERSE CLUTCH →

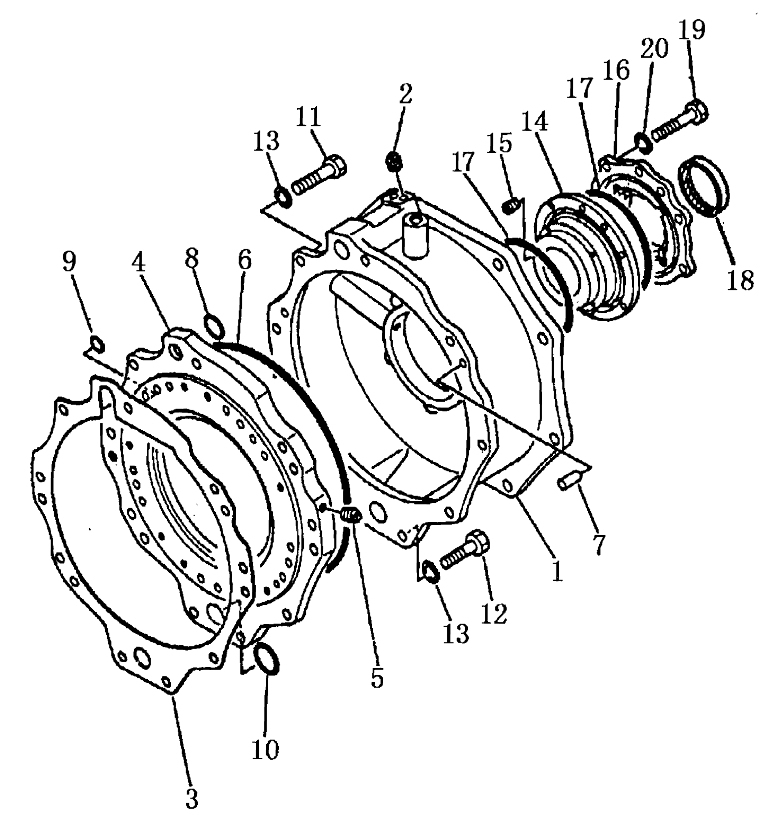

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:rear case ass' у

Каталожный номер:10Y-15-00041

Комплект:1

Примечание:

№ на схеме:2

Наименование:plug

Каталожный номер:07042-20211

Комплект:3

Примечание:

№ на схеме:3

Наименование:gasket

Каталожный номер:10Y-15-00050

Комплект:1

Примечание:

№ на схеме:4

Наименование:plate

Каталожный номер:10Y-15-00049

Комплект:1

Примечание:

№ на схеме:5

Наименование:plug

Каталожный номер:07042-00108

Комплект:1

Примечание:

№ на схеме:6

Наименование:bring

Каталожный номер:07000-05425

Комплект:1

Примечание:

№ на схеме:7

Наименование:pin

Каталожный номер:04020-01434

Комплект:2

Примечание:

№ на схеме:8

Наименование:0-ring

Каталожный номер:07000-73038

Комплект:1

Примечание:

№ на схеме:9

Наименование:0-ring

Каталожный номер:07000-72016

Комплект:1

Примечание:

№ на схеме:10

Наименование:0-ring

Каталожный номер:07000-73045

Комплект:1

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:01010-31460

Комплект:9

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:01010-31440

Комплект:12

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:01643-51445

Комплект:12

Примечание:

№ на схеме:14

Наименование:cage

Каталожный номер:10Y-15-00046

Комплект:1

Примечание:

№ на схеме:15

Наименование:plug

Каталожный номер:10Y-15-00043

Комплект:2

Примечание:

№ на схеме:16

Наименование:cover

Каталожный номер:10Y-15-00044

Комплект:1

Примечание:

№ на схеме:17

Наименование:0-ring

Каталожный номер:07000-05170

Комплект:2

Примечание:

№ на схеме:18

Наименование:seal, oil

Каталожный номер:07012-10070

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-31045

Комплект:6

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:01643-51032

Комплект:6

Примечание:
