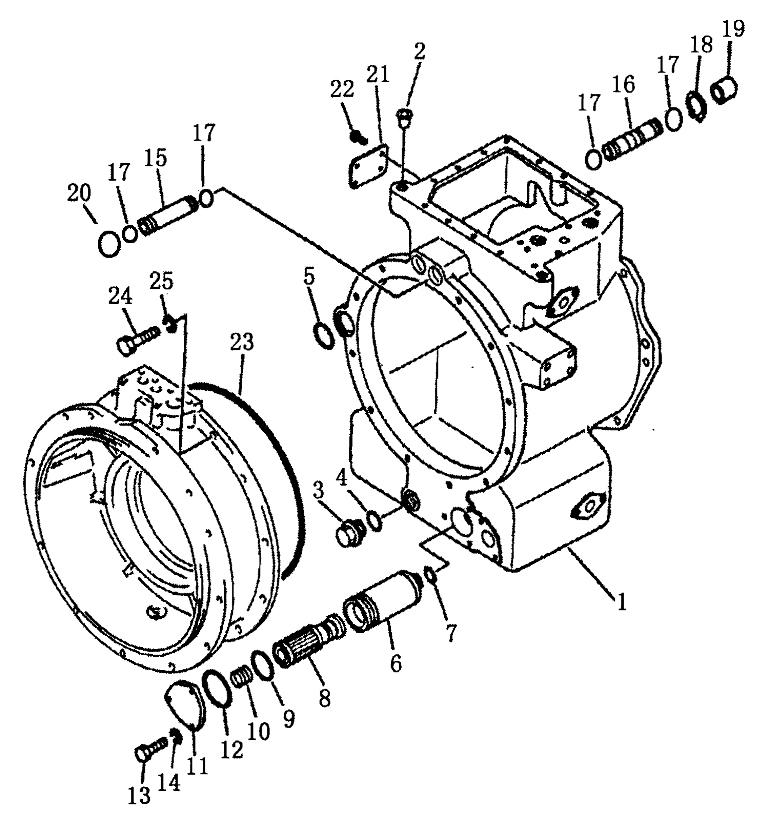

TORQFLOW TRANSMISSION CASE

← TORQFLOW TRANSMISSION MOUNTING TORQFLOW TRANSMISSION REAR CASE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:case

Каталожный номер:10Y-15-00023

Комплект:1

Примечание:

№ на схеме:2

Наименование:plug

Каталожный номер:07048-01815

Комплект:3

Примечание:

№ на схеме:3

Наименование:plug

Каталожный номер:07044-13620

Комплект:1

Примечание:

№ на схеме:4

Наименование:О-ring

Каталожный номер:07002-03634

Комплект:1

Примечание:

№ на схеме:5

Наименование:О-ring

Каталожный номер:07000-73050

Комплект:1

Примечание:

№ на схеме:6

Наименование:case, transmission oil

Каталожный номер:10Y-15-02000

Комплект:1

Примечание:

№ на схеме:7

Наименование:О-ring

Каталожный номер:07000-73030

Комплект:1

Примечание:

№ на схеме:8

Наименование:magnet ass’y

Каталожный номер:10Y-15-07000

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:07000-72055

Комплект:1

Примечание:

№ на схеме:10

Наименование:spring

Каталожный номер:10Y-15-00001

Комплект:1

Примечание:

№ на схеме:11

Наименование:cover

Каталожный номер:10Y-15-00002

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:07000-72070

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:01010-31025

Комплект:3

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:01643-51032

Комплект:3

Примечание:

№ на схеме:15

Наименование:tube

Каталожный номер:10Y-15-00022

Комплект:2

Примечание:

№ на схеме:16

Наименование:tube

Каталожный номер:10Y-15-00036

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:07000-73022

Комплект:6

Примечание:

№ на схеме:18

Наименование:ring, snap

Каталожный номер:04064-02815

Комплект:1

Примечание:

№ на схеме:19

Наименование:spacer

Каталожный номер:10Y-15-00035

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:07000-73035

Комплект:2

Примечание:

№ на схеме:21

Наименование:plate, name

Каталожный номер:16Y-15-00074

Комплект:1

Примечание:

№ на схеме:22

Наименование:screw

Каталожный номер:04418-03060

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:07000-05410

Комплект:1

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:01010-31235

Комплект:11

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:01643-51232

Комплект:11

Примечание:
