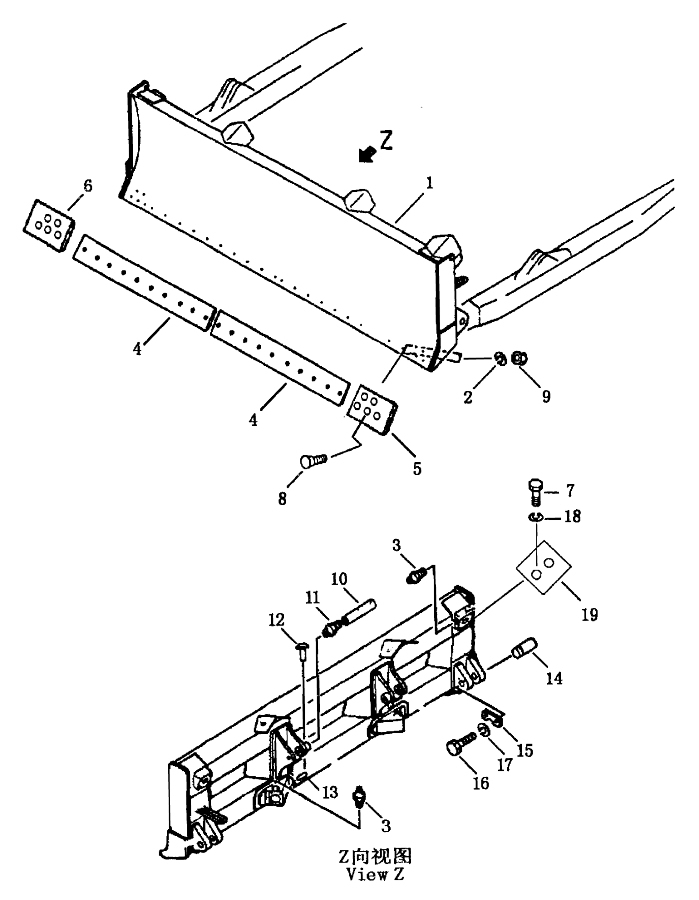

STRAIGHT TILT BLADE

← TEST PRESSURE PIPING ANGLE BLADE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:frame, R.H.

Каталожный номер:10Y-80B-30000

Комплект:1

Примечание:

№ на схеме:1

Наименование:blade

Каталожный номер:10S-80B-30000

Комплект:1

Примечание:SD13S

№ на схеме:1

Наименование:blade

Каталожный номер:10Y-80B-60000

Комплект:1

Примечание:SD13

№ на схеме:2

Наименование:frame, L.H.

Каталожный номер:10Y-80-40000

Комплект:1

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:01643-31845

Комплект:28

Примечание:

№ на схеме:3

Наименование:bushing

Каталожный номер:14Y-82-00001

Комплект:2

Примечание:

№ на схеме:3

Наименование:fitting, grease M10X1

Каталожный номер:07020-01018

Комплект:4

Примечание:

№ на схеме:4

Наименование:bushing

Каталожный номер:14Y-82-00016

Комплект:2

Примечание:

№ на схеме:4

Наименование:edge cutting

Каталожный номер:10S-80B-00001

Комплект:2

Примечание:SD13S

№ на схеме:4

Наименование:edge cutting

Каталожный номер:10Y-80-00005

Комплект:2

Примечание:SD13

№ на схеме:5

Наименование:cover, bearing R.H.

Каталожный номер:10Y-80-00002

Комплект:1

Примечание:

№ на схеме:5

Наименование:bit, end, L.H.

Каталожный номер:10S-80B-00003

Комплект:1

Примечание:SD13S

№ на схеме:5

Наименование:bit, end, L.H.

Каталожный номер:10Y-80B-00002

Комплект:1

Примечание:SD13

№ на схеме:6

Наименование:cover, bearing L.H.

Каталожный номер:10Y-80-00001

Комплект:1

Примечание:

№ на схеме:6

Наименование:bit, end, R.H.

Каталожный номер:10S-80B-00002

Комплект:1

Примечание:SD13S

№ на схеме:6

Наименование:bit, end, R.H.

Каталожный номер:10Y-80B-00001

Комплект:1

Примечание:SD13

№ на схеме:7

Наименование:bolt M24X130

Каталожный номер:01011-82430

Комплект:2

Примечание:

№ на схеме:7

Наименование:bolt M24X165

Каталожный номер:01011-82465

Комплект:2

Примечание:

№ на схеме:7

Наименование:bolt M12X25

Каталожный номер:01010-51225

Комплект:4

Примечание:

№ на схеме:8

Наименование:washer 24

Каталожный номер:01643-32460

Комплект:4

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:16L-80-00024

Комплект:28

Примечание:SD13S

№ на схеме:8

Наименование:bolt

Каталожный номер:154-71-41270

Комплект:28

Примечание:SD13

№ на схеме:9

Наименование:nut

Каталожный номер:14Y-82-00008

Комплект:4

Примечание:

№ на схеме:9

Наименование:nut

Каталожный номер:16L-80-00001

Комплект:28

Примечание:SD13S

№ на схеме:9

Наименование:nut

Каталожный номер:154-70-22270

Комплект:28

Примечание:SD13

№ на схеме:10

Наименование:trunnion R.H.

Каталожный номер:10S-80B-20000

Комплект:1

Примечание:SD13S

№ на схеме:10

Наименование:trunnion R.H.

Каталожный номер:10Y-80-20000

Комплект:1

Примечание:SD13

№ на схеме:10

Наименование:pin

Каталожный номер:10Y-80-00010

Комплект:2

Примечание:

№ на схеме:11

Наименование:trunnion L.H.

Каталожный номер:10S-80B-10000

Комплект:1

Примечание:SD13S

№ на схеме:11

Наименование:trunnion L.H.

Каталожный номер:10Y-80-10000

Комплект:1

Примечание:SD13

№ на схеме:11

Наименование:fitting grease M10X1

Каталожный номер:07020-01018

Комплект:2

Примечание:

№ на схеме:12

Наименование:bolt M20X50

Каталожный номер:01010-52050

Комплект:16

Примечание:

№ на схеме:12

Наименование:pin 4X16

Каталожный номер:04050-04015

Комплект:2

Примечание:

№ на схеме:13

Наименование:washer 20

Каталожный номер:01643-32060

Комплект:16

Примечание:

№ на схеме:13

Наименование:pin

Каталожный номер:10Y-80-00011

Комплект:2

Примечание:

№ на схеме:14

Наименование:brace

Каталожный номер:10Y-80-50000

Комплект:2

Примечание:

№ на схеме:14

Наименование:pin

Каталожный номер:14Y-82-00003

Комплект:2

Примечание:

№ на схеме:15

Наименование:joint

Каталожный номер:10Y-80-00008

Комплект:2

Примечание:

№ на схеме:15

Наименование:plate lock

Каталожный номер:14Y-82-00002

Комплект:2

Примечание:

№ на схеме:16

Наименование:bolt M20X75

Каталожный номер:01010-52075

Комплект:2

Примечание:

№ на схеме:16

Наименование:bolt M16X35

Каталожный номер:01010-51635

Комплект:4

Примечание:

№ на схеме:17

Наименование:nut M20

Каталожный номер:01580-12016

Комплект:2

Примечание:

№ на схеме:17

Наименование:washer 16

Каталожный номер:01643-31645

Комплект:4

Примечание:

№ на схеме:18

Наименование:washer 20

Каталожный номер:01643-32060

Комплект:2

Примечание:

№ на схеме:18

Наименование:gasket 12

Каталожный номер:01643-31232

Комплект:4

Примечание:

№ на схеме:19

Наименование:brace

Каталожный номер:10Y-80-70000

Комплект:1

Примечание:

№ на схеме:19

Наименование:cover, guard

Каталожный номер:10Y-80-00012

Комплект:1

Примечание:

№ на схеме:20

Наименование:fitting,grease M10X1

Каталожный номер:07020-01018

Комплект:1

Примечание:

№ на схеме:21

Наименование:joint

Каталожный номер:10Y-80-00009

Комплект:1

Примечание:

№ на схеме:22

Наименование:shim

Каталожный номер:10Y-80-00007

Комплект:16

Примечание:

№ на схеме:22

Наименование:shim

Каталожный номер:10Y-80-00006

Комплект:16

Примечание:

№ на схеме:23

Наименование:bolt M20X70

Каталожный номер:01010-52070

Комплект:16

Примечание:

№ на схеме:24

Наименование:washer 20

Каталожный номер:01643-32060

Комплект:16

Примечание:

№ на схеме:25

Наименование:pin

Каталожный номер:14Y-82-00004

Комплект:4

Примечание:

№ на схеме:26

Наименование:bolt M12X65

Каталожный номер:01010-51265

Комплект:4

Примечание:

№ на схеме:27

Наименование:nut

Каталожный номер:01598-01214

Комплект:4

Примечание:
