ANGLE BLADE

← STRAIGHT TILT BLADE U-FRAME →

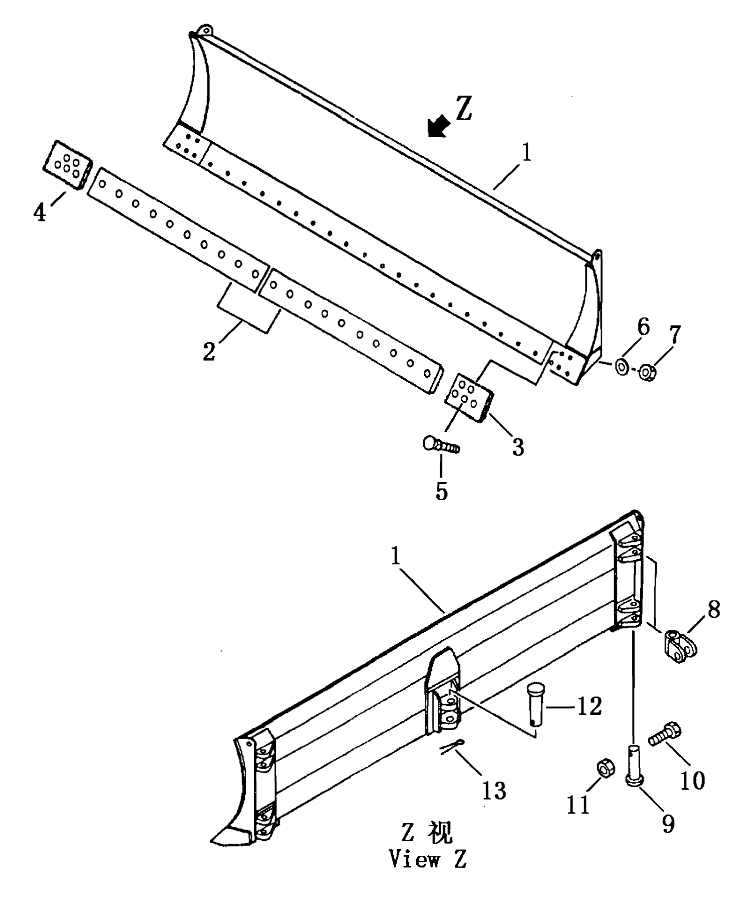

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:blade

Каталожный номер:10Y-81-10000

Комплект:1

Примечание:

№ на схеме:2

Наименование:edge, cutting

Каталожный номер:10Y-81-00001

Комплект:2

Примечание:

№ на схеме:3

Наименование:bit, end, L.H

Каталожный номер:16Y-81-00002

Комплект:1

Примечание:

№ на схеме:4

Наименование:bit, end, R.H

Каталожный номер:16Y-81-00003

Комплект:1

Примечание:

№ на схеме:5

Наименование:bolt

Каталожный номер:154-71-41270

Комплект:30

Примечание:

№ на схеме:6

Наименование:washer 18

Каталожный номер:01643-31845

Комплект:30

Примечание:

№ на схеме:7

Наименование:nut

Каталожный номер:154-70-22270

Комплект:30

Примечание:

№ на схеме:8

Наименование:joint

Каталожный номер:16Y-81-20000

Комплект:4

Примечание:

№ на схеме:9

Наименование:shaft, pin

Каталожный номер:16Y-81-00006

Комплект:4

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:16Y-81-00005

Комплект:4

Примечание:

№ на схеме:11

Наименование:pin 5x30

Каталожный номер:04050-05030

Комплект:4

Примечание:

№ на схеме:12

Наименование:shaft pin

Каталожный номер:16Y-81-00020

Комплект:1

Примечание:

№ на схеме:13

Наименование:pin 8x70

Каталожный номер:04050-08070

Комплект:1

Примечание:
