Зажим для трубы цилиндра стрелы

Зажим для трубы цилиндра стрелы

← Рычаг ковша Узел трубопроводный цилиндра стрелы в сборе (часть 1) →

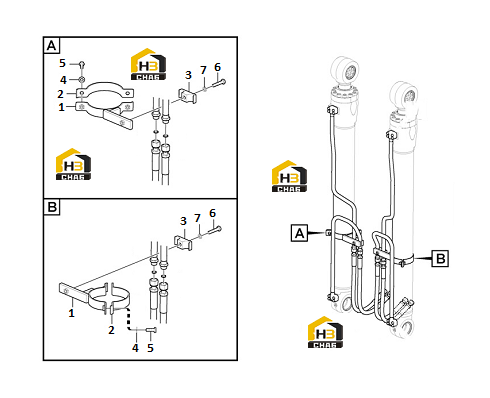

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:11218090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:11218089
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:11213327
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plain washer
Каталожный номер:11223069
Комплект:4
Примечание:10.9 10.5X20X2
0 ₽
шт
№ на схеме:5
Наименование:Hexagon screw
Каталожный номер:11223078
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon screw
Каталожный номер:11223590
Комплект:2
Примечание:M10*50
0 ₽
шт
№ на схеме:7
Наименование:Spring washer
Каталожный номер:11210064
Комплект:2
Примечание:
