Рычаг ковша

Рычаг ковша

← Трубопровод цилиндра ковшовой штанги Зажим для трубы цилиндра стрелы →

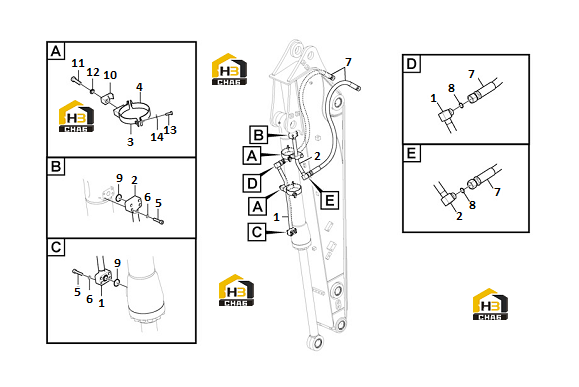

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:11218104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:11218103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:14408295
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:14408294
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hex. socket screw
Каталожный номер:11223123
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spring washer
Каталожный номер:11210064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose assembly
Каталожный номер:11218105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:11212396
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11221995
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11211129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon screw
Каталожный номер:11223192
Комплект:2
Примечание:M16*60
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11210067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon screw
Каталожный номер:11223078
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plain washer
Каталожный номер:11223069
Комплект:4
Примечание:10.9 10.5X20X2
