Воздуховод

Воздуховод

← Система кондиционирования воздуха Блок кондиционирования воздуха, охладитель и обогреватель (11810) →

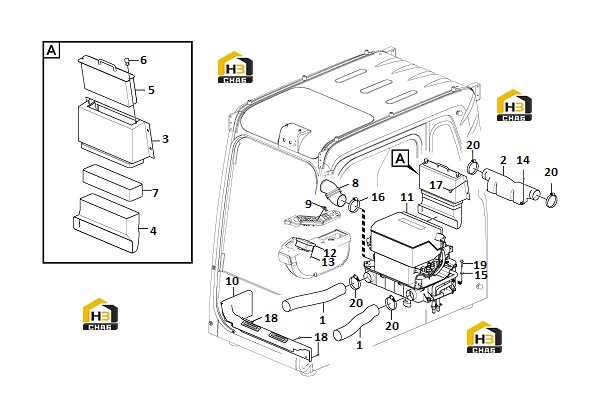

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:11220329
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Duct
Каталожный номер:11210267
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Case
Каталожный номер:14401943
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Duct
Каталожный номер:11210277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Filter
Каталожный номер:14405925
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Knob
Каталожный номер:11222180
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Grommet
Каталожный номер:11210285
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:11210287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sensor
Каталожный номер:11210456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover
Каталожный номер:11217781
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Air conditioning unit
Каталожный номер:11223272
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Control panel
Каталожный номер:14407528
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cross recessed screw
Каталожный номер:11211620
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Cross recessed screw
Каталожный номер:11223315
Комплект:4
Примечание:M5.5*13
0 ₽
шт
№ на схеме:15
Наименование:Plain washer
Каталожный номер:11223571
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Clamp
Каталожный номер:11223031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:11222793
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Flange screw
Каталожный номер:11223079
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Crew_flange
Каталожный номер:11223202
Комплект:4
Примечание:M10*40
0 ₽
шт
№ на схеме:20
Наименование:Clamp
Каталожный номер:11220413
Комплект:4
Примечание:
