Система кондиционирования воздуха

Система кондиционирования воздуха

← Ярлык, лого, опознавательные знаки (часть 7) Воздуховод →

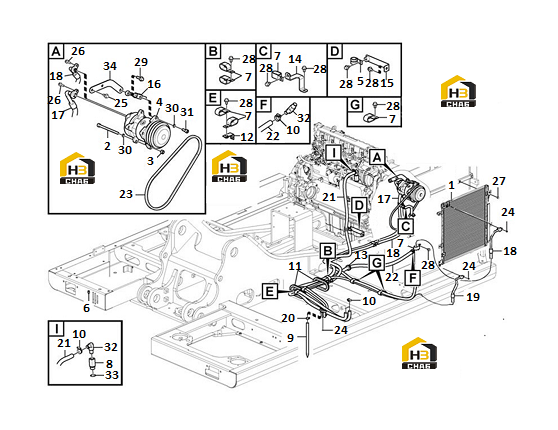

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Condenser_assy_combined
Каталожный номер:14401935
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hex. socket screw
Каталожный номер:11223342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock nu
Каталожный номер:11223341
Комплект:1
Примечание:M10
0 ₽
шт
№ на схеме:4
Наименование:Compressor
Каталожный номер:14402470
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clip
Каталожный номер:11210258
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sensor
Каталожный номер:11210286
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clip
Каталожный номер:11210324
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:11210900
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Drain hose
Каталожный номер:11210410
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clip
Каталожный номер:11223170
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Grommet
Каталожный номер:11210603
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bracket
Каталожный номер:14409304
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Grommet
Каталожный номер:11210621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bracket
Каталожный номер:14401945
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bracket
Каталожный номер:14405805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Tensioner
Каталожный номер:11210794
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose
Каталожный номер:11218324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:11220520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose
Каталожный номер:11218485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Clip
Каталожный номер:11211060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose
Каталожный номер:11212712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose
Каталожный номер:11213771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:V-belt
Каталожный номер:14402462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Flange nut
Каталожный номер:11223343
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Screw
Каталожный номер:11222794
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Flange screw
Каталожный номер:11223238
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Flang escrew
Каталожный номер:11223126
Комплект:4
Примечание:M8*20
0 ₽
шт
№ на схеме:28
Наименование:Screw
Каталожный номер:11222793
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Screw
Каталожный номер:11223140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Spring washer
Каталожный номер:11210064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Hex. socket screw
Каталожный номер:11223113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Nipple
Каталожный номер:11210896
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Gasket
Каталожный номер:11211713
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Bracket
Каталожный номер:11210897
Комплект:1
Примечание:
