Цилиндр подъемный в сборе

Цилиндр подъемный в сборе

← Уплотнение шестеренного насоса Цилиндр ковша →

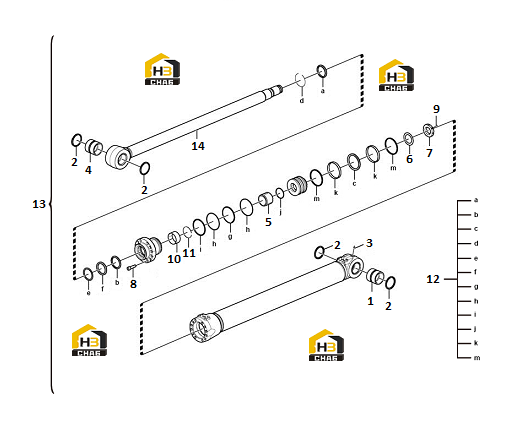

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bushing
Каталожный номер:11218268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring
Каталожный номер:11210869
Комплект:4
Примечание:24R307082
0 ₽
шт
№ на схеме:3
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bushing
Каталожный номер:11213417
Комплект:1
Примечание:24C082020
0 ₽
шт
№ на схеме:5
Наименование:Buffer
Каталожный номер:11222913
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:11218270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:11218269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:11214764
Комплект:12
Примечание:24T516605
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:11210743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bushing
Каталожный номер:11218279
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Retaining ring
Каталожный номер:11218275
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing kit
Каталожный номер:11218280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Boom cylinder
Каталожный номер:11217158
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rod
Каталожный номер:11221012
Комплект:1
Примечание:
