Цилиндр ковша

Цилиндр ковша

← Цилиндр подъемный в сборе Цилиндр ковшового рычага →

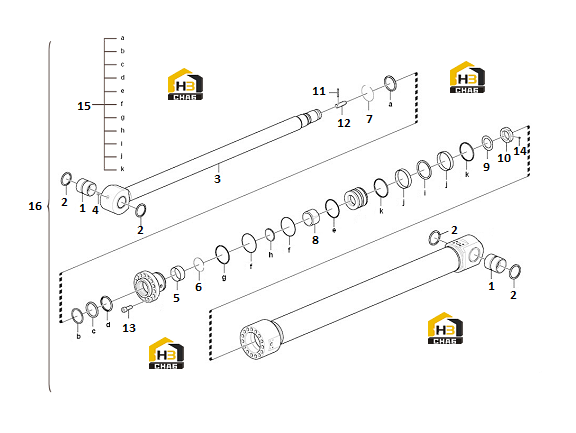

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bushing
Каталожный номер:11213417
Комплект:2
Примечание:24C082020
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring
Каталожный номер:11210869
Комплект:4
Примечание:24R307082
0 ₽
шт
№ на схеме:3
Наименование:Piston rod
Каталожный номер:11218286
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bushing
Каталожный номер:11211803
Комплект:1
Примечание:24S180401
0 ₽
шт
№ на схеме:6
Наименование:Retaining ring
Каталожный номер:11211774
Комплект:1
Примечание:24C007010
0 ₽
шт
№ на схеме:7
Наименование:Retaining ring
Каталожный номер:11210181
Комплект:1
Примечание:24C001140
0 ₽
шт
№ на схеме:8
Наименование:Bushing
Каталожный номер:11213418
Комплект:1
Примечание:24C059040
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:11213413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Lock nut
Каталожный номер:11213419
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:11213414
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Buffer
Каталожный номер:11218285
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:11214764
Комплект:12
Примечание:24T516605
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:11210743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sealing kit
Каталожный номер:11218287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Dipper arm cylinder
Каталожный номер:11217159
Комплект:1
Примечание:
