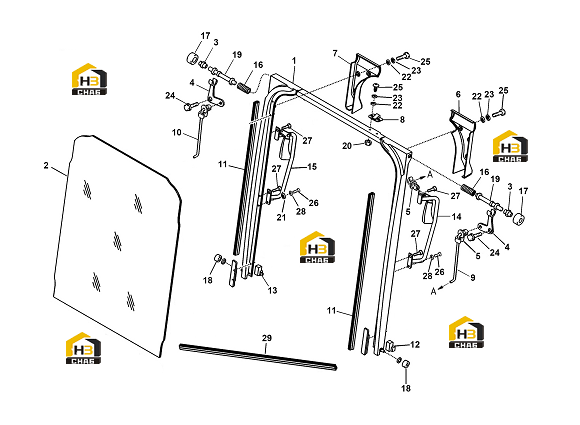

Стекло лобовое

← Комплектующие кабины (часть 6) Дверь кабины оператора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Frame

Каталожный номер:14406809

Комплект:1

Примечание:

№ на схеме:2

Наименование:Glass

Каталожный номер:14406808

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:11210311

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connecting lever

Каталожный номер:11210312

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:11210313

Комплект:4

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:14404923

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:14404924

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:14404927

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rod

Каталожный номер:14409534

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rod

Каталожный номер:14409535

Комплект:1

Примечание:

№ на схеме:11

Наименование:Weatherstrip

Каталожный номер:11210343

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:11210515

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:11210516

Комплект:1

Примечание:

№ на схеме:14

Наименование:Handle

Каталожный номер:14404921

Комплект:1

Примечание:

№ на схеме:15

Наименование:Handle

Каталожный номер:14404922

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:11210572

Комплект:2

Примечание:

№ на схеме:17

Наименование:Roller

Каталожный номер:11220324

Комплект:2

Примечание:

№ на схеме:18

Наименование:Roller

Каталожный номер:11220325

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:11210755

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:11211038

Комплект:2

Примечание:

№ на схеме:21

Наименование:Six point socket screw

Каталожный номер:11223184

Комплект:2

Примечание:8.8 4.3*9*0.8

№ на схеме:22

Наименование:Washer

Каталожный номер:11223313

Комплект:8

Примечание:

№ на схеме:23

Наименование:Spring washer

Каталожный номер:11210061

Комплект:8

Примечание:

№ на схеме:24

Наименование:Flange screw

Каталожный номер:11223079

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:11223380

Комплект:8

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:11223220

Комплект:2

Примечание:

№ на схеме:27

Наименование:Six point socket screw

Каталожный номер:11223183

Комплект:4

Примечание:M8*16

№ на схеме:28

Наименование:Spring washer

Каталожный номер:11215714

Комплект:2

Примечание:M4

№ на схеме:29

Наименование:Sealing strip

Каталожный номер:14406807

Комплект:1

Примечание:
