Дверь кабины оператора

← Стекло лобовое Окно подъемное →

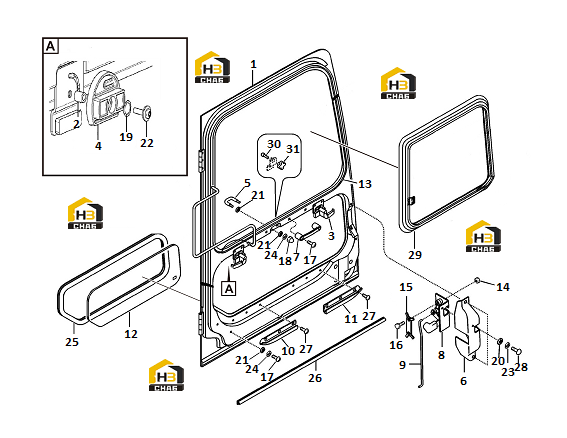

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door frame

Каталожный номер:14406800

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring

Каталожный номер:11214655

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sponge

Каталожный номер:11214657

Комплект:2

Примечание:

№ на схеме:4

Наименование:Knob

Каталожный номер:11214653

Комплект:2

Примечание:

№ на схеме:5

Наименование:Window catch

Каталожный номер:11210298

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:14404925

Комплект:1

Примечание:

№ на схеме:7

Наименование:Handle

Каталожный номер:11210299

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lock

Каталожный номер:11222286

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rod

Каталожный номер:11210301

Комплект:1

Примечание:

№ на схеме:10

Наименование:Glass holder

Каталожный номер:11210318

Комплект:1

Примечание:

№ на схеме:11

Наименование:Glass holder

Каталожный номер:11210319

Комплект:1

Примечание:

№ на схеме:12

Наименование:Glass

Каталожный номер:14409540

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealing

Каталожный номер:11210356

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon nut

Каталожный номер:11223240

Комплект:2

Примечание:M6

№ на схеме:15

Наименование:Locking plate

Каталожный номер:11210452

Комплект:1

Примечание:

№ на схеме:16

Наименование:Six point socket screw

Каталожный номер:11223391

Комплект:2

Примечание:M6X35

№ на схеме:17

Наименование:Hex. socket screw

Каталожный номер:11223307

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:11211039

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:11214654

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plain washer

Каталожный номер:11223239

Комплект:3

Примечание:8.8-6.4*12*1.5

№ на схеме:21

Наименование:Plain washer

Каталожный номер:11223150

Комплект:4

Примечание:

№ на схеме:22

Наименование:Six point socket screw

Каталожный номер:11223392

Комплект:2

Примечание:M6X25

№ на схеме:23

Наименование:Spring washer

Каталожный номер:11210062

Комплект:3

Примечание:

№ на схеме:24

Наименование:Spring washer

Каталожный номер:11210063

Комплект:2

Примечание:

№ на схеме:25

Наименование:Weatherstrip

Каталожный номер:11211046

Комплект:1

Примечание:

№ на схеме:26

Наименование:Weatherstrip

Каталожный номер:11210472

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:11223380

Комплект:6

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:11223187

Комплект:3

Примечание:

№ на схеме:29

Наименование:Sliding window

Каталожный номер:14409541

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rubber stop

Каталожный номер:11210656

Комплект:1

Примечание:

№ на схеме:31

Наименование:Knob

Каталожный номер:11219560

Комплект:1

Примечание:
