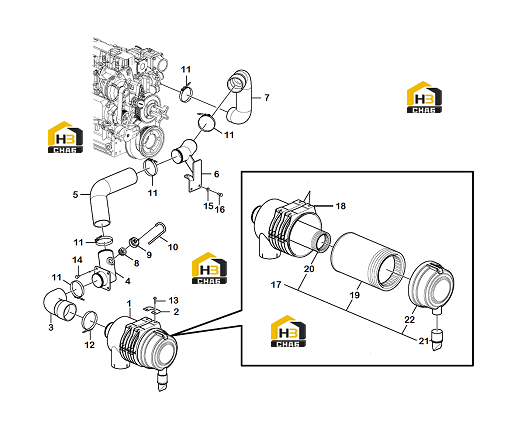

Система впуска воздуха

← Система двигателя Система выхлопная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air cleaner

Каталожный номер:14404743

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retainer

Каталожный номер:11218616

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:11218618

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nipple

Каталожный номер:11219786

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:11218617

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:11218620

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:11218621

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:11210293

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pressure switch

Каталожный номер:14400910

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:11210054

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:11223034

Комплект:5

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:11223038

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange screw

Каталожный номер:11223046

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:11222794

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plain washer

Каталожный номер:11223069

Комплект:2

Примечание:10.9 10.5X20X2

№ на схеме:16

Наименование:Screw

Каталожный номер:11223143

Комплект:2

Примечание:M10*25

№ на схеме:17

Наименование:Air cleaner

Каталожный номер:14406251

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamping band

Каталожный номер:11213199

Комплект:1

Примечание:

№ на схеме:19

Наименование:Air filter insert

Каталожный номер:14405944

Комплект:1

Примечание:

№ на схеме:20

Наименование:Air filter insert

Каталожный номер:14405945

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve

Каталожный номер:14406238

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover

Каталожный номер:14406239

Комплект:1

Примечание:
