Система двигателя

Система двигателя

← Заглушка крышки гбц Система впуска воздуха →

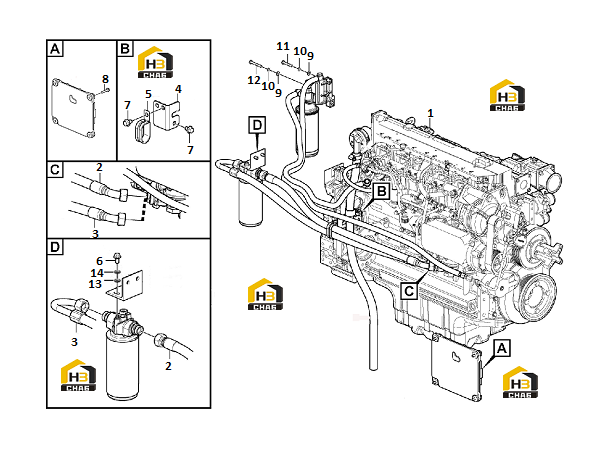

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Engine
Каталожный номер:11218933
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Oil hose
Каталожный номер:11218649
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Oil hose
Каталожный номер:11218648
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:11220971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clip
Каталожный номер:11210325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:11223143
Комплект:2
Примечание:M10*25
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:11222793
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flange screw
Каталожный номер:11223355
Комплект:4
Примечание:M8X40
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:11223045
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring washer
Каталожный номер:11210063
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon screw
Каталожный номер:11223726
Комплект:2
Примечание:M8X50
0 ₽
шт
№ на схеме:12
Наименование:Hexagon screw
Каталожный номер:11223568
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plain washer
Каталожный номер:11223252
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer
Каталожный номер:11210064
Комплект:2
Примечание:
